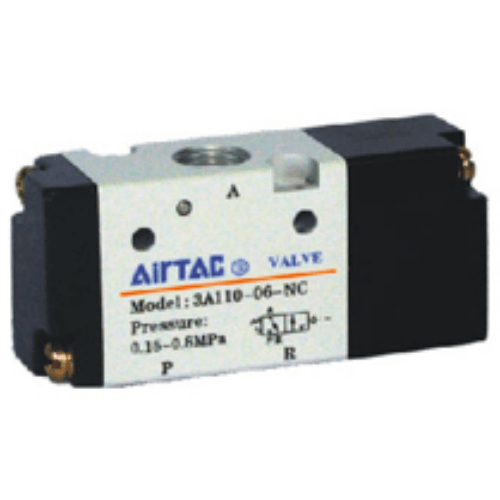

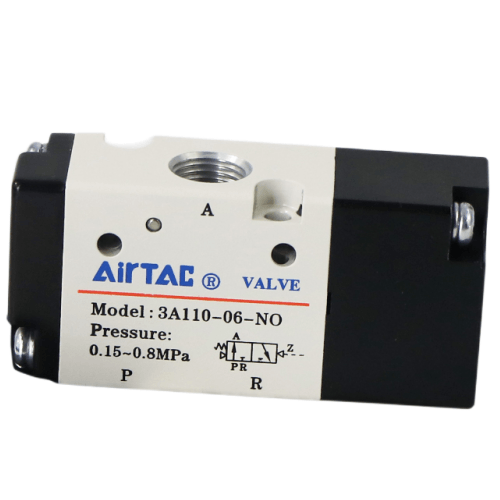

Pneumatisches Steuerventil Airtac 3A100 3A110M5NO
2. Die doppelte pneumatische Pilotsteuerung verfügt über eine integrierte Speicherfunktion;
3. Die präzisionsgefertigte Innenbohrung minimiert den Reibungswiderstand und ermöglicht so einen niedrigen Betätigungsdruck und eine verlängerte Lebensdauer.
4. Wartungsfreier Betrieb ohne Schmierung erforderlich;
5. Unterstützt vielseitige Montageausrichtungen für eine vereinfachte Installation und Bedienung;
6. Kompatibel mit modularer Ventilbasisintegration zur Optimierung der Raumausnutzung.
Kategorie: Pneumatische Pilotventile, Marke: AirTAC, Serie: 3A100
Technische Daten des pneumatischen Steuerventils AirTAC 3A110M5NO
- Modell: 3A110M5NO (3A100 Serie)
- Ventiltyp: 3/2-Wege-Ventil, normalerweise offen (luftgesteuert)
- Anschlusskonfiguration: M5-Gewindeanschlüsse (ISO 228-1-Standard)
- Betriebsdruckbereich: 0,05–0,9 MPa
- Maximale Betriebsfrequenz: 5 Zyklen/Sekunde
- Durchflusskapazität (Cv-Wert): 0,25
- Reaktionszeit: ≤50 ms (bei 0,5 MPa)
- Dichtungsmaterial: Hitzebeständiges NBR (Nitril)
- Gehäusematerial: Eloxiertes Aluminium
- Temperaturbereich: -20℃ bis 80℃ (nicht gefrierend)
- Gewicht: 215 g ±5 g
- Abmessungen: 53 mm (L) × 34 mm (B) × 65 mm (H)
- Gewindetiefe am Anschluss: 8 mm Eingriffslänge
- Betätigungsdruck: ≥0,25 MPa (minimaler Pilotdruck)
- Luftverbrauch: 3 NL/min (bei 0,5 MPa)
Hochfrequentes pneumatisches Ventil mit präziser Pilotsteuerung, geringer Leckage (<0,1 NL/min) und stoßfester Konstruktion. Die M5-Mikroanschlusskonfiguration ermöglicht eine platzsparende Integration in kompakte pneumatische Systeme. Benötigt gefilterte Druckluft gemäß ISO 8573-1 Klasse 3 (40 µm Filterfeinheit empfohlen).
- Roboter zur Handhabung von Halbleiterwafern
- Pharmazeutische Blisterverpackungsmaschinen
- Fadenspannungsregelung an Textilmaschinen
- Aktuatoren für Kfz-Prüfstände
- pneumatische Greifer für die Lebensmittelverarbeitung
Installationsrichtlinien:
Montage in vibrationsgedämpfter Umgebung (max. 10 Hz/1 mm Amplitude).
PTFE-Band nur an den Außengewinden verwenden, dabei 1,5 Gewindeumdrehungen frei lassen.
Bei horizontaler Montage muss der Auspuffschalldämpfer senkrecht nach oben montiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | 3A110M5NO |
| Position | 3-Port 2-Position |
| Ausgangsposition | Normalerweise offen |
| Portgröße | M5 |
