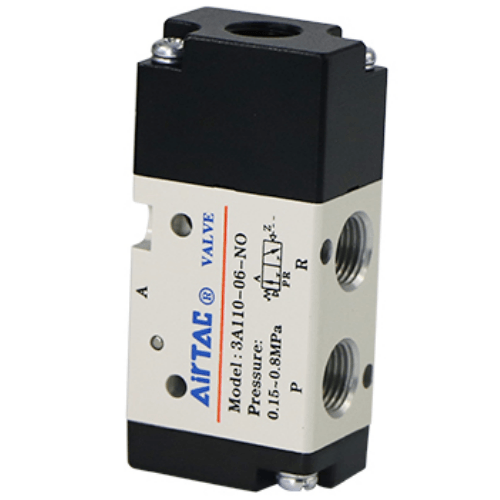

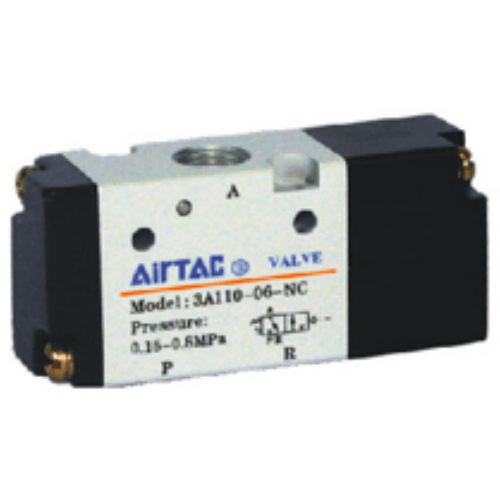

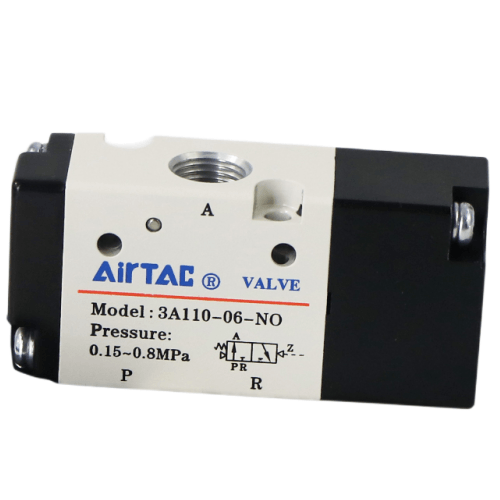

Pneumatisches Steuerventil Airtac 3A100 3A120-M5
2. Die doppelte pneumatische Pilotsteuerung verfügt über eine integrierte Speicherfunktion;
3. Die präzisionsgefertigte Innenbohrung minimiert den Reibungswiderstand und ermöglicht so einen niedrigen Betätigungsdruck und eine verlängerte Lebensdauer.
4. Wartungsfreier Betrieb ohne Schmierung erforderlich;
5. Unterstützt vielseitige Montageausrichtungen für eine vereinfachte Installation und Bedienung;
6. Kompatibel mit modularer Ventilbasisintegration zur Optimierung der Raumausnutzung.
Kategorie: Pneumatische Pilotventile, Marke: AirTAC, Serie: 3A100
Technische Details zum pneumatischen Steuerventil AirTAC 3A120-M5
- Modellreihe: 3A100-Familie (Manuelle/Mechanische Betätigung)
- Spezifisches Modell: 3A120-M5
- Ventiltyp: 3/2-Wege-Ventil, normalerweise geschlossen (Federrückstellung)
- Anschlusskonfiguration: M5-Gewinde (entspricht Durchflusskapazität nach ISO 228-1 G1/8)
- Betriebsdruckbereich: 0,05–1,0 MPa (7–145 PSI)
- Maximaler Druckstoß: 1,5 MPa (217 PSI) kurzzeitig
- Durchflusskapazität: 450 NL/min (ANR, bei einem Druckabfall von 0,5 MPa)
- Betätigungskraft: Mindestens 25 N für positive Schaltvorgänge
- Dichtungsmaterial: HNBR (hydriertes Nitril) für Ölbeständigkeit
- Gehäusematerial: PA66 (Nylon 66) mit 30 % Glasfaserverstärkung
- Umgebungstemperaturbereich: -20℃ bis 80℃ (Betriebsflüssigkeitstemperatur: 0-60℃)
- Gewicht: 230 g ±5 % (einschließlich Befestigungsmaterial)
- Abmessungen: 78 mm (L) × 34 mm (B) × 45 mm (H) (ohne Aktuator)
- Hub des Aktuators: 8 mm mit einer Toleranz von ±0,5 mm
- Reaktionszeit: ≤0,5s (vollständiges Öffnen/Schließen des Ports)
- Montage: Plattenmontage mit M4×12mm Schrauben (im Lieferumfang enthalten)
Mechanisch betätigtes Pneumatikventil, optimiert für raue Umgebungen, mit doppelter O-Ring-Dichtung und vibrationsdämpfender Spindel. Die abgewinkelte Anschlusskonfiguration (120° zwischen Ein- und Auslass) ermöglicht kompakte Rohrleitungsführungen. Manuelle Betätigung per Knopfdruck oder Integration in ein mechanisches Gestänge erforderlich.
- Not-Aus-Systeme in CNC-Maschinen
- Pneumatische Kupplungseingriffe in Fördersystemen
- Sicherheitstürverriegelungen für Spritzgießmaschinen
- Manuelle Eingriffsstationen in automatisierten Produktionslinien
- Hydraulische Pilotsteuerungen für landwirtschaftliche Geräte
Wartungsprotokoll:
Schmieren Sie die Betätigungswelle alle 50.000 Zyklen mit PTFE-freiem Fett.
Bei einem Betriebsdruck über 0,7 MPa muss an M5-Anschlüssen Gewindedichtmittel verwendet werden.
Vermeiden Sie seitliche Belastungskräfte von mehr als 15 N auf den Betätigungsknopf.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | 3A120-M5 |
| Position | 3-Port 2-Position |
| Ausgangsposition | Normalerweise geschlossen |
| Portgröße | M5 |
