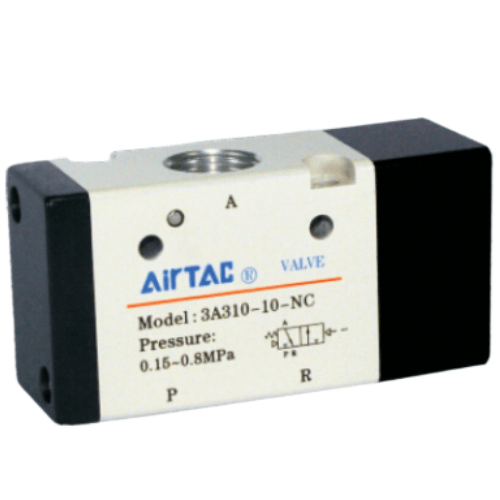

Airtac 3A300 Pneumatikventil 3A31010NO
1. Spulenartige Konstruktion mit überlegener Dichtungsleistung und sofortiger Reaktionszeit;
2. Der Betrieb mit zwei Piloten ermöglicht die Positionsspeicherfunktion;
3. Präzisionsgefertigte Innenbohrungen gewährleisten minimalen Reibungswiderstand, niedrigen Betätigungsdruck (0,15 MPa) und eine verlängerte Lebensdauer;
4. Wartungsfreier Betrieb ohne Schmierbedarf;
5. Mehrere Montageausrichtungen (X/Y/Z-Achse) für flexible Installation;
6. Kompatibel mit der Integration in den Verteilerfuß für platzsparende Ventilanordnungen.
Kategorie: Pilotgesteuerte Ventile | Marke: AirTAC | Serie: 3A300
Technische Details zum pneumatischen Steuerventil AirTAC 3A300 Serie 3A31010NO
- Vollständige Modellnummer: 3A310-10NO (3A31010NO)
- Ventiltyp: 3/2-Wege-Ventil, normalerweise offen (direktwirkend)
- Portkonfiguration: PT1/4 (G1/8 optional)
- Betriebsdruckbereich: 0,15–0,8 MPa (21,7–116 PSI)
- Spannungsvarianten: DC12V (±10%), DC24V (±10%), AC110V (50/60Hz), AC220V (50/60Hz)
- Manuelle Übersteuerung: Eingebauter Druckknopfbetätiger
- Durchflusskapazität: Cv=1,8 (Kv=1,56)
- Dichtungsmaterial: Hochwertiges HNBR (hydriertes Nitril) für Ölbeständigkeit
- Temperaturtoleranz: -5℃ bis 60℃ (Betriebsflüssigkeit), -20℃ bis 80℃ (Umgebungstemperatur)
- Reaktionszeit: ≤30 ms (bei 0,5 MPa)
- Haltbarkeit: Mindestens 10 Millionen Zyklen
- Gewicht: 220 g ±5 g (ohne Zubehör)
- Abmessungen: 54 mm (L) × 36 mm (B) × 74 mm (H) (manueller Bediener ragt 12 mm hervor)
- Gewindetiefe des Anschlusses: 9,5 mm (PT1/4)
- Schutzart: IP67 (staub- und wasserdicht)
- Konformität: RoHS 2.0, REACH
Hochgeschwindigkeits-Pneumatikventil mit industrietauglicher Dichtung, entwickelt für präzise, wiederholte Anwendungen. Gehäuse aus kupferfreier Aluminiumlegierung mit eloxierter Oberfläche für optimale Korrosionsbeständigkeit. Der direktwirkende Mechanismus gewährleistet zuverlässigen Betrieb auch bei geringem Differenzdruck (≥ 0,15 MPa). Benötigt 5 µm gefilterte Druckluft mit Schmierung (ISO 8573-1:2010 Klasse 4.4.3).
- Auswerfersysteme für Hochleistungs-Verpackungsmaschinen
- Automatisierte Spannvorrichtungen für Montagelinien
- Zylindersequenzierung für Materialhandhabung
- Anlagen zur Lebensmittelverarbeitung (kompatibel mit NSF-H1-Schmierstoffen)
- Pneumatische Greifer in der Robotik
Installationsprotokoll:
Montage in vibrationsarmen Umgebungen (≤0,5 G) durchführen. M4-Befestigungsschrauben verwenden.
Drehmoment ≤ 0,8 Nm. Bei vertikalen Installationen den Auslass nach unten ausrichten.
Um Ablagerungen zu vermeiden, sollte eine 15-minütige Einlaufphase unter 0,3 MPa eingehalten werden.
Volldruckbetrieb.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | 3A31010NO |
| Position | 3-Port 2-Position |
| Ausgangsposition | Normalerweise offen |
| Portgröße | PT3/8 |
