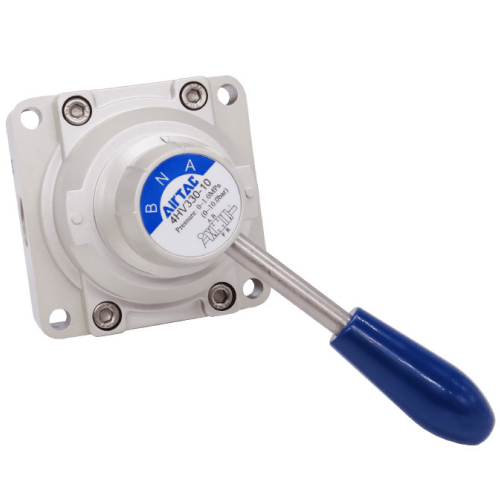

Airtac 4HV Manuelles Drehventil 4HV230-08
2. Große effektive Durchflussfläche gewährleistet minimalen Druckverlust;
3. Zwei Installationsmöglichkeiten (Plattenmontage mit mitgelieferten Muttern oder Bodenmontage) für flexible Konfiguration.
Kategorie: Manuelle Drehventile | Marke: Airtac | Serie: 4HV
Technische Details zum manuellen Drehventil AirTAC 4HV230-08
- Modell: 4HV230-08
- Typ: Manuelles 4-Wege-/3-Positionen-Drehventil (geschlossene Mittelstellung)
- Anschlusskonfiguration: P (Druck), A, B, R (Abluft)
- Anschlussgröße: G1/8 (ISO228/1-Standard)
- Betriebsdruckbereich: 0,05–1,0 MPa
- Maximale Durchflussrate: 750 l/min (ANR)
- Betriebstemperatur: -5℃ bis 80℃
- Ventilkörpermaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Betätigungsdrehmoment: ≤1,5 N·m
- Gewicht: 350 g ±5 %
- Abmessungen: 60 mm (L) × 40 mm (B) × 50 mm (H)
- Montage: Plattenmontage mit M5-Gewindebohrungen
- Positionsanzeige: Mechanischer Zeiger mit eingravierten Markierungen
- Leckage: <0,1 ml/min unter Nenndruck
Robustes manuelles Notbetätigungsventil mit präzisionsgefertigtem Messingkern und ergonomischem Drehknopf. Ausgestattet mit einem federzentrierten Mechanismus mit Rastpositionen (A/B/Neutral). Die korrosionsbeständige Ausführung mit Schutzart IP54 (Staub- und Wasserschutz) macht es für raue Umgebungen geeignet. Erfordert Druckluftqualität gemäß ISO 8573-1:2010 Klasse 3.
- Notabschaltung in automatisierten Produktionslinien
- Manuelle Steuerung von Pneumatikzylindern in Montagevorrichtungen
- Druckregelung in Kunststoffspritzgießmaschinen
- Sicherheitsisolierung während der Gerätewartung
- Ausbildungssysteme für pneumatische Schaltungen
Betriebsanleitung:
Den Drehknopf mit festem, gleichmäßigem Druck um 90° zwischen den Positionen drehen.
Vermeiden Sie plötzliche Stöße – rasten Sie die Arretierungen vollständig ein, um ein Auslaufen in der mittleren Position zu verhindern.
Die Welle vierteljährlich mit Hydrauliköl ISO VG32 schmieren.
Wichtiger Hinweis:
Der Betriebsdruck von 1,0 MPa darf nicht überschritten werden.
Vor jedem Positionswechsel muss das System drucklos gemacht werden.
Bei Verwendung mit pneumatischen Aktuatoren muss ein nachgeschalteter Filter (5μm) installiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | 4HV230-08 |
| Position | 4-Wege, 3-Positionen |
| Portgröße | Teil 1/4 |
