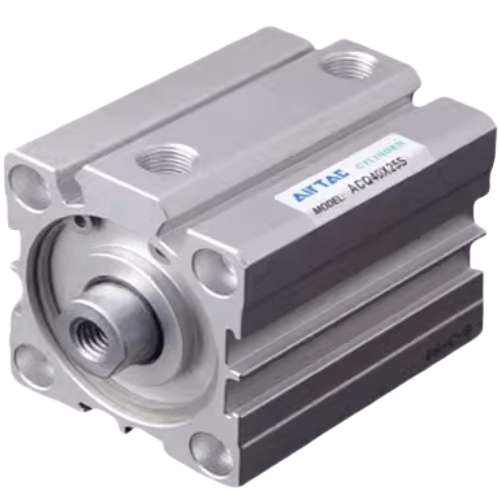

Airtac B01-ACQ Spezieller Pneumatikzylinder B01-ACQ16X20
AirTAC B01-ACQ16X20 Spezialzylinder – Spezifikationen
- Modell: B01-ACQ16X20
- Typ: Kompakter doppeltwirkender Zylinder
- Bohrungsgröße: 16 mm
- Hub: 20 mm
- Betriebsdruck: 0,15–0,8 MPa
- Kissenart: Verstellbares Luftkissen (an beiden Enden)
- Montageart: Frontflansch (ISO 15552-Norm)
- Anschlussgröße: M5x0,8 (G1/8 optional)
- Kolbenstangengewinde: M6x1,0
- Betriebstemperatur: -20℃ bis 80℃
- Material:
- Rohr: Aluminiumlegierung mit hart eloxierter Oberfläche
- Kolbenstange: Verchromter Stahl
- Endkappen: Aluminium-Druckguss
- Dichtungen: Standardmäßig NBR (Nitril) (FKM/Viton erhältlich)
- Schutzart: IP65 (Bereich der Stangenverlängerung)
- Gewicht: 0,35 kg ±2 %
- Abmessungen:
- Gesamtlänge: 82 mm (einschließlich Stange)
- Gehäusebreite: 42 mm
- Montagehöhe: 25 mm
- Stangendurchmesser: 6 mm
- Befestigungsschrauben: 4x M5 (8-mm-Innensechskantschrauben im Lieferumfang enthalten)
Hochpräziser Mini-Zylinder, optimiert für beengte Platzverhältnisse mit flexibler Montage. Verschleißfeste Konstruktion und doppelte Dämpfung für reibungslosen Betrieb. Die korrosionsbeständige Eloxierung gewährleistet Langlebigkeit auch in feuchten Umgebungen. Benötigt 5-µm-gefilterte Druckluft und regelmäßige Schmierung (ISO VG32 empfohlen).
- PCB-Handhabungsroboter in der Elektronikfertigung
- Präzisionsspannmechanismen für CNC-Vorrichtungen
- Pharmazeutische Blisterverpackungsmaschinen
- Reinraumautomatisierungssysteme
- 3D-Druckerkomponenten-Aktuatoren
Installationshinweis:
Die Zylinderachse muss innerhalb einer Toleranz von 0,2 mm senkrecht ausgerichtet werden. Bei der Verbindung mit Führungsmechanismen sind flexible Kupplungen zu verwenden. Bei Anwendungen mit hoher Zyklenzahl (>500.000 Zyklen/Jahr) ist die Kolbenstange wöchentlich zu schmieren.
Kritische Parameter:
- Maximale Seitenlast: 3,5 N bei voller Ausdehnung
- Maximale Kolbengeschwindigkeit: 500 mm/s
- Mindestbetriebsdruck: 0,1 MPa (bei reduzierter Kraft)
