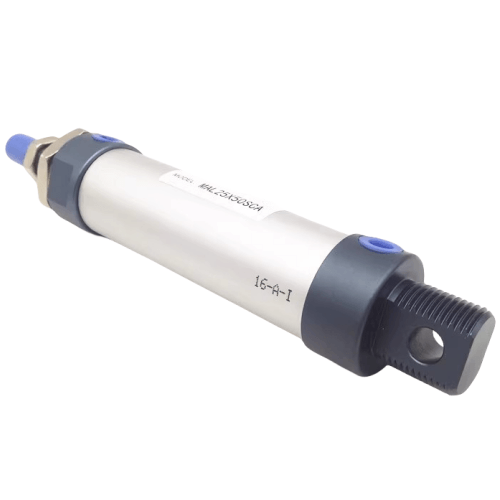

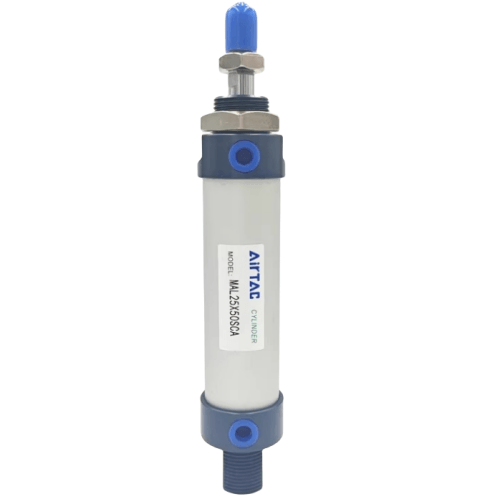

Airtac B05-MAL Roboterspezifischer Pneumatikzylinder B05-MAL25X100S
AirTAC B05-MAL25X100S Roboterarmzylinder Spezifikationen
- Modell: B05-MAL25X100S
- Serie: MAL (Kompakter stangenloser Zylinder für Manipulatoren)
- Bohrungsgröße: Ø25 mm
- Hub: 100 mm (±0,5 mm Positioniergenauigkeit)
- Bauart: Doppeltwirkend mit nicht rotierender Führung
- Montage: Standardflansch (ISO 15552-kompatibel)
- Betriebsdruck: 0,1–0,9 MPa
- Dämpfung: Verstellbare pneumatische Dämpfung (an beiden Enden)
- Material: Lauf aus Aluminiumlegierung, Kolbenstange aus gehärtetem Edelstahl
- Dichtungen: Standardmäßig NBR (FKM für hohe Temperaturen erhältlich)
- Umgebungstemperatur: -10℃ bis 80℃ (NBR-Dichtungen)
- Schmierung: Vorgeschmiert (Bei Bedarf ISO VG32 Turbinenöl verwenden)
- Wiederholgenauigkeit: ±0,05 mm (bei korrekter Ausrichtung der Führung)
- Gewicht: 1,35 kg (ohne Montagezubehör)
- Abmessungen: 196 mm (L) × 42 mm (B) × 42 mm (H) (bei mittlerem Hub)
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Stoßdämpfung: 3-stufig verstellbare Dämpfer
Präzisions-Transferzylinder ohne Stange, optimiert für die Gelenkung von Roboterarmen, mit integrierten Linearführungen und Verdrehsicherung. Die Doppelnutkonstruktion verhindert ein Verdrehen des Schiebers bei hohen Bewegungsgeschwindigkeiten (max. 1,5 m/s). Inklusive Magnetfeldsensoren für Positionsrückmeldung (Sensor nicht im Lieferumfang enthalten).
- SCARA-Roboter-Handgelenksysteme
- Einbaumechanismen für Leiterplattenkomponenten
- Bestückungsautomaten für Verpackungsmaschinen
- Positionierung von Schweißvorrichtungen für Kraftfahrzeuge
- Pharmazeutische Ampullen-Handhabungssysteme
Installationsrichtlinien:
Beim Einbau muss die Rechtwinkligkeit innerhalb von 0,05 mm/m eingehalten werden.
Um die Durchbiegung zu minimieren, verwenden Sie die mitgelieferten C-förmigen Klemmhalterungen.
Bei vertikalen Installationen ist ein Gegendruck von 0,02-0,05 MPa anzuwenden.
