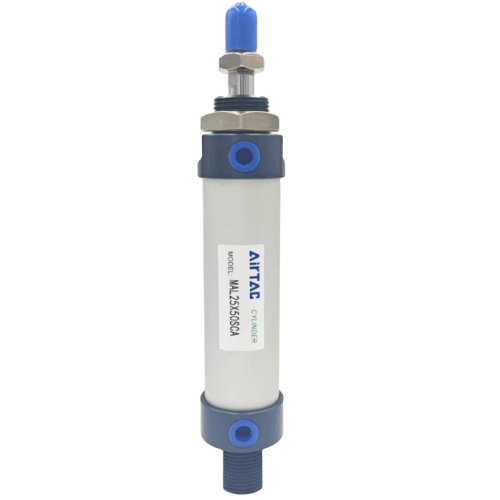

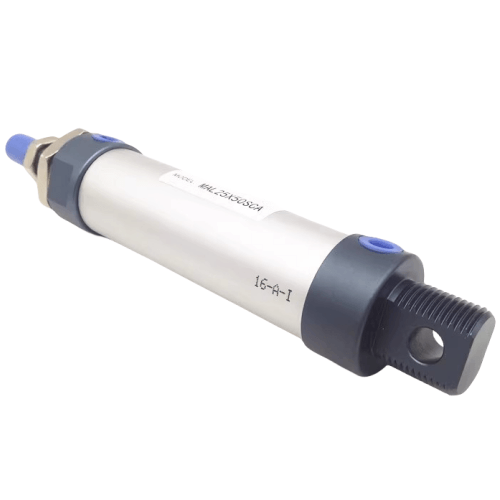

Airtac B05-MAL Roboterspezifischer Pneumatikzylinder B05-MAL25X600
AirTAC B05-MAL25X600 Roboterarmzylinder – Spezifikationen
- Modell: B05-MAL25X600 (Roboterserie)
- Bohrungsgröße: 25 mm (präzise geschliffene Oberfläche Φ25±0,01 mm)
- Hub: 600 mm (anpassbar bis zu 1000 mm)
- Betriebsdruck: 0,1–0,8 MPa
- Betriebsmedium: Trockene Luft (geschmierte Luft empfohlen)
- Umgebungstemperatur: -20℃ bis 80℃
- Puffertyp: Verstellbares pneumatisches Kissen (beidseitig)
- Montageart: ISO15552 Frontflansch mit verstärkten Rippen
- Anschlussgröße: M5x0,8 (Standard) / 1/8" NPT optional
- Zylinderrohr: Harteloxierte Aluminiumlegierung (Oberflächenhärte HV≥400)
- Kolbenstange: Verchromter Edelstahl (SUS304)
- Dichtungsmaterial: HNBR mit verschleißfestem Ring (entspricht ISO 3601)
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Maximale Geschwindigkeit: 500-1000 mm/s (Dämpfung angepasst)
- Gewicht: 2,45 kg (ohne Montagezubehör)
- Abmessungen: 670 mm (L) × 80 mm (B) × 80 mm (H) (Hub ausgefahren)
- Gewinde am Stangenende: M10x1,25 (Außengewinde)
- ISO-Standard: 15552/VDMA 24562
- Schutzklasse: IP54 (Standard) / IP67 (optionales Wischer-Upgrade)
Hochpräziser Roboterzylinder, optimiert für SCARA-Arme und kartesische Systeme, mit zwei Sensorschlitzen (kompatibel mit induktiven/Näherungsschaltern) und Verdrehsicherung. Die integrierte Stoßdämpfung reduziert Endaufprallvibrationen um 40 % im Vergleich zu Standardmodellen. Benötigt 5 µm gefilterte Druckluft mit ISO VG32-Schmierstoff.
- Bestückungsmaschinen für Leiterplatten
- Endeffektoren für Schweißroboter im Automobilbereich
- Automatisierung der Blisterverpackung von Arzneimitteln
- Handhabung von Siliziumwafern in Reinräumen
- Montagelinien für 3C-Produkte (Mobiltelefone, Laptops)
Installationsprotokoll:
Beim Einbau ist eine Ausrichtungstoleranz von 0,02 mm/m einzuhalten. Für die Montage an der Z-Achse sind flexible Kupplungen zu verwenden.
Führen Sie vor dem Volllastbetrieb 50–100 Einlaufzyklen bei niedrigem Druck durch. Schmieren Sie die Pleuelstange bei Anwendungen mit hoher Zykluszahl wöchentlich.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | B05-MAL25X600 |
