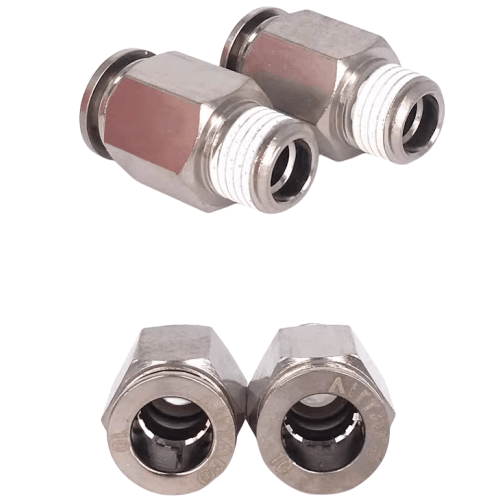

Airtac BPC Metal Straight Connector BPC1001
2. Features excellent flow characteristics achieving equivalent flow capacity to tube inner diameter;
3. Tool-free push-to-connect design enables fast tube installation, with secure and durable pneumatic tube connections;
4. M5 metric threads with integrated sealing washers ensure leak-free threaded connections;
5. Nickel-plated body provides corrosion resistance and contamination prevention, extending service life;
6. Full-metal construction ensures reliable performance in high-temperature environments.
Category: Threaded Straight Connectors , Brand: AirTAC , Series: BPC
AirTAC BPC1001 Metal Straight Connector Specifications
- Model: BPC1001
- Type: Reusable metal straight connector (thread-to-tube)
- Thread standard: Metric/PT/NPT (selectable)
- Port size: M5×0.8 / PT1/8 / NPT1/8
- Tube OD compatibility: 4mm (5/32")
- Material: Stainless steel (SUS303) with electroless nickel plating
- Seal material: HNBR (Hydrogenated Nitrile) O-ring
- Max working pressure: 1.5 MPa (217 psi)
- Pressure test: 2.25 MPa (326 psi)
- Temperature range: -20℃ to 150℃ (-4°F to 302°F)
- Surface hardness: ≥HV300
- Vibration resistance: 10-2000Hz, 3G acceleration
- Weight: 18g ±0.5g
- Dimensions: 28mm(L) × 16mm(W) × 16mm(H)
- Thread engagement depth: 7.5mm
- IP rating: IP67 (when properly installed)
Precision-machined metal connector featuring triple-sealing structure (thread seal, tube grip, and O-ring compression). The 24° cone design ensures leak-proof connections in high-vibration environments. Compatible with air, water, and light oil media. Anodized surface treatment prevents galling during repeated installations.
- Robotic arm pneumatic circuits
- CNC machine tool coolant lines
- Semiconductor manufacturing gas delivery systems
- Hydraulic test bench connections
- Food processing equipment (NSF-certified versions available)
Installation protocol:
Hand-tighten until snug, then apply 1/4-1/2 additional turn with wrench.
Use PTFE tape on male threads for gas applications. Maximum recommended
torque: 1.2 N·m. Always perform pressure decay test after installation.
| Property | Property Value |
|---|---|
| sku | BPC1001 |
| Port Size | <10mm> |
| Connection Thread | PT1/8 |
