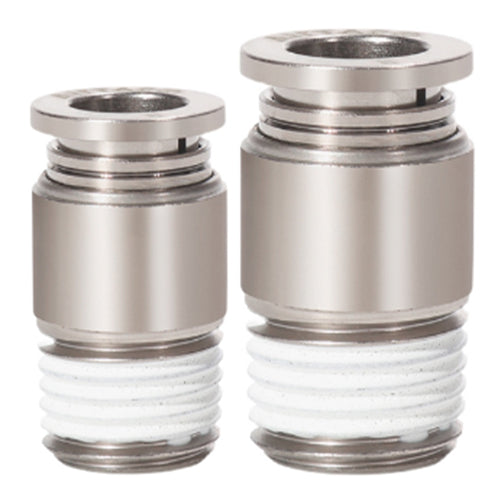

Airtac BPOC Metal Round Thread Straight Connector BPOC802
2. Superior flow characteristics matching tubing's nominal inner diameter for maximum flow capacity;
3. Push-to-connect design enables quick tubing installation/removal with secure ozone-resistant connections;
4. M5 metric threads integrated with sealing washer ensure leak-proof threaded connections;
5. Nickel-plated brass construction resists corrosion and contamination for extended service life;
6. All-metal structure maintains performance integrity in high-temperature environments (0-80°C).
AirTAC BPOC802 Metallic Round Thread Straight Connector Specifications
- Model: BPOC802
- Type: BSPP (G) Thread Straight Through Fitting
- Thread Standard: ISO 1179-1
- Port Size: G1/8 (R1/8)
- Material: Nickel-plated Brass Body
- Seal Material: NBR (Nitrile) O-ring
- Max Working Pressure: 1.5 MPa (217 PSI)
- Burst Pressure: ≥4.5 MPa (653 PSI)
- Temperature Range: -20℃ to 80℃ (static) / 0-60℃ (dynamic)
- Surface Treatment: Electroplated nickel (3-5μm thickness)
- Weight: 18.5g ±0.5g
- Dimensions: 30mm(Length) × 10mm(Hex Width) × 10mm(Outer Diameter)
- Thread Engagement Depth: 7mm
- Flow Coefficient (Cv): 0.22
- Vibration Resistance: 10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant
Precision-machined brass connector with 360° rotatable design for flexible piping alignment. Features triple-sealing structure (metal-to-metal taper seal + thread sealant + O-ring) for leak-proof performance. Nickel plating provides corrosion resistance in humid environments. Compatible with air, water, and inert gases.
- Pneumatic cylinder port extensions
- Modular FRL (Filter-Regulator-Lubricator) unit connections
- CNC machine tool pneumatic circuits
- Industrial robot end-effector air supply lines
- Vacuum system branch connections
Installation note:
Apply thread sealant to male threads only. Use 12mm wrench for tightening (max torque 14N·m).
Avoid overtightening - seal is achieved through taper contact, not thread binding. Perform pressure
test at 1.75MPa after installation.
| Property | Property Value |
|---|---|
| sku | BPOC802 |
