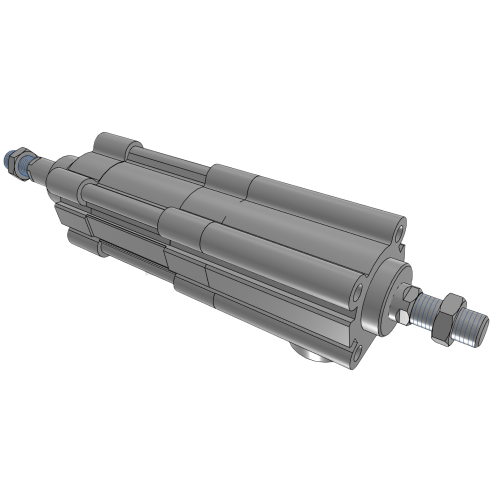

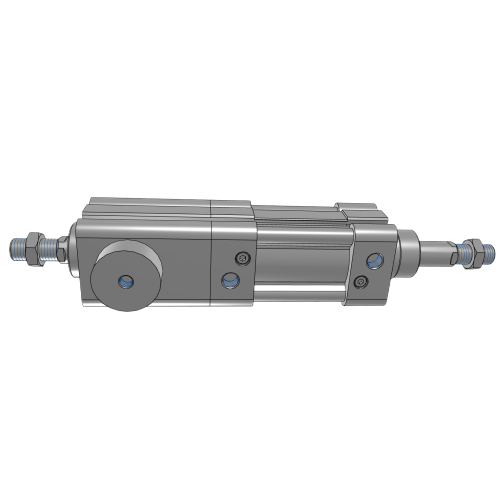

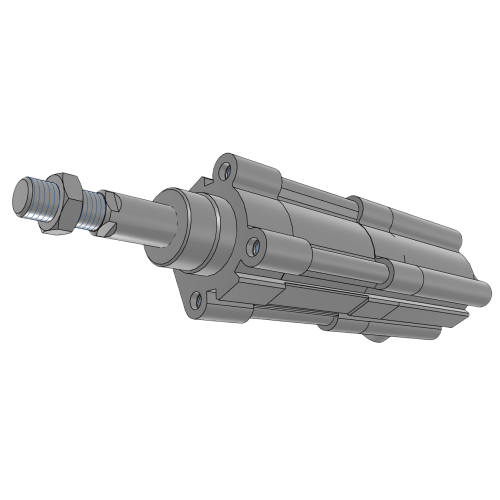

Airtac BSAID Klemmzylinder BSAID100X100
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID-Serie Spannzylinder BSAID100X100 – Technische Details
- Modell: BSAID100X100
- Typ: Doppeltwirkender Klemmzylinder
- Bohrungsgröße: Ø100 mm
- Hub: 100 mm (Standard) [Anpassbar bis zu 300 mm]
- Betriebsdruck: 0,1-1,0 MPa
- Betriebsmedium: Trockene Luft (geschmiert oder ungeschmiert)
- Polsterung: Verstellbares Luftkissen
- Montagearten: Standardausführung (MF), Frontflansch (FF), Hinterflansch (RF)
- Anschlussgröße: G1/2 (NPT1/2 optional)
- Umgebungstemperatur: -10℃ bis 60℃ (NBR-Dichtungen) / -10℃ bis 80℃ (FKM-Dichtungen optional)
- Kolbenmaterial: Aluminiumlegierung mit Harteloxierung
- Stangenmaterial: Verchromter Stahl
- Gewicht: 8,7 kg ±2 % (ohne Zubehör)
- Abmessungen: 385 mm (L) × 150 mm (B) × 150 mm (H) (Gesamte Länge im eingefahrenen Zustand)
- Maximale Klemmkraft: 785 N bei 0,5 MPa
- ISO-Norm: 15552-konform
Hochleistungs-Spannzylinder mit integriertem Führungsmechanismus und vier präzisionsgeschliffenen Stangen für Verdrehsicherheit. Erhöhte Verschleißfestigkeit durch mehrlagiges Dichtungssystem (U-Manschette + Pufferdichtung + Abstreifer). Optional mit Magnetkolben (BSAID100X100-M) zur Positionserfassung erhältlich.
- Vorrichtungsverriegelung in CNC-Bearbeitungszentren
- Sicherungssysteme für Abkantpresswerkzeuge
- Positionierung von Schweißvorrichtungen für Kraftfahrzeuge
- Klemmung der Druckgussform
- Montagestationen für schwere Bauteile
Installationsrichtlinien:
Beim Einbau darf die maximale Fehlausrichtung 0,05 mm nicht überschreiten. Verwenden Sie Hydrauliköl ISO VG32.
Bei Verwendung von ungeschmierter Druckluft 2-3 Zyklen ohne Last durchführen, bevor Druck angelegt wird.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X100 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | Nicht magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 100 mm |
| Statische Haltekraft | 5500N |
