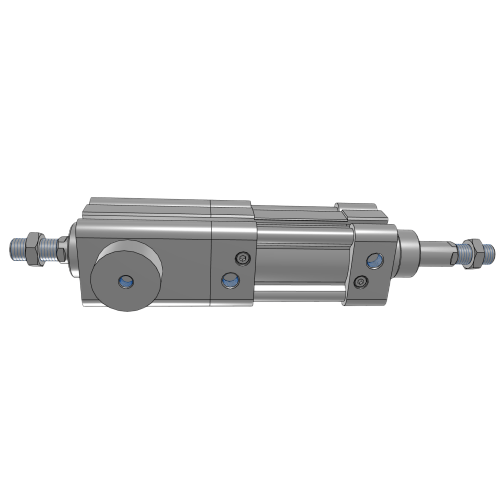

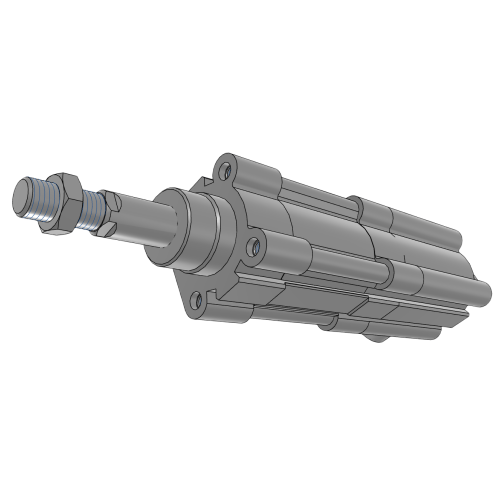

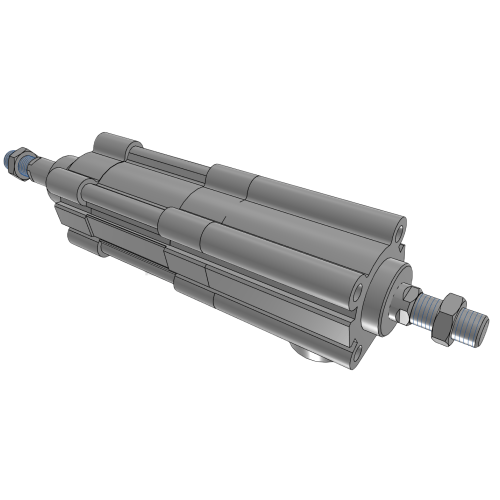

Airtac BSAID Klemmzylinder BSAID100X1000S
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID Klemmzylinder BSAID100X1000S Technische Daten
- Modell: BSAID100X1000S
- Typ: Doppeltwirkender Klemmzylinder mit Selbsthemmung
- Bohrungsgröße: Ø100 mm
- Hub: 1000 mm
- Betriebsdruck: 0,2-1,0 MPa
- Dämpfung: Verstellbarer Puffer an beiden Enden
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: G3/8 (M14×1,5 Gewinde optional)
- Kolbenmaterial: Aluminiumlegierung mit Harteloxierung
- Stangenmaterial: Verchromter Stahl (Cr-Mo-Legierung)
- Dichtungstyp: HNBR-verschleißfeste Dichtungen
- Gewicht: 23,5 kg (ohne Zubehör)
- Abmessungen: 1180 mm (L) × 125 mm (B) × 125 mm (H)
- Montage: Feste Fußmontage (ISO 15552-Norm)
- Wiederholgenauigkeit: ±0,5 mm
- Maximaler Schub: 7854 N (bei 1,0 MPa)
Hochsteifer Industrie-Spannzylinder für anspruchsvolle Halteanwendungen. Ausgestattet mit Verdrehsicherung und präzisionsgeschliffener Kolbenstange für gleichbleibende Spannkraft. Die Doppellippendichtung gewährleistet eine Leckrate von ≤ 0,5 mm/s bei 0,5 MPa. Für optimale Leistung ist Hydrauliköl ISO VG32 erforderlich.
- Spannvorrichtungen in CNC-Bearbeitungszentren
- Werkzeugaufnahmesysteme für Abkantpressen
- Positionierung von Schweißvorrichtungen für Kraftfahrzeuge
- Formverriegelung der Druckgussmaschine
- Schwere Palettensicherung in der Logistikautomatisierung
Installationshinweis:
Sicherstellen, dass die Achse des Werkstücks parallel ausgerichtet ist (Abweichungstoleranz max. 0,2°).
Verwenden Sie hochfeste M12-Befestigungsschrauben (Anzugsmoment 85–95 Nm). Halten Sie einen Freiraum von 50 mm ein.
Hinter dem Zylinder zur Hubkompensation. Vorschmieren über den Lufteinlass.
vor der ersten Inbetriebnahme.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X1000S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | S-Magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | <1000 mm> |
| Statische Haltekraft | 5500N |
