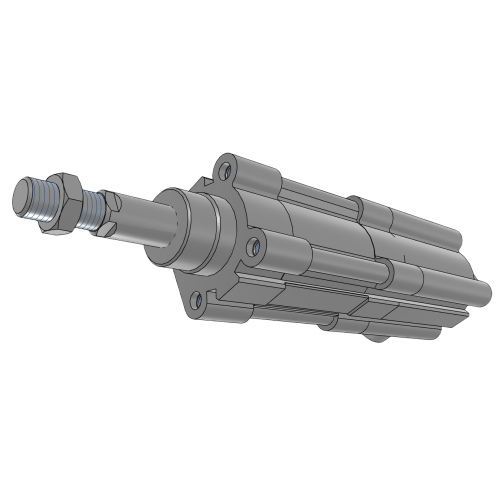

Airtac BSAID Klemmzylinder BSAID100X125
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID-Serie Klemmzylinder BSAID100X125 Technische Daten
- Modell: BSAID100X125
- Typ: Doppeltwirkender Klemmzylinder mit mechanischer Verriegelung
- Bohrungsgröße: Ø100 mm
- Hub: 125 mm
- Betriebsdruck: 0,1-1,0 MPa
- Polsterung: Verstellbares elastisches Polster (an beiden Enden)
- Montageart: Quadratischer Flansch mit Durchgangsbohrung (ISO 15552-kompatibel)
- Anschlussgröße: G3/8 (BSPP-Gewinde)
- Temperaturbereich: -20℃ bis 80℃
- Kolbenstangenmaterial: Verchromter Kohlenstoffstahl (S45C)
- Rohrmaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Verriegelungskraft: 7.850 N (bei 0,5 MPa)
- Gewicht: 2,8 kg (ohne Zubehör)
- Abmessungen: 305 mm (L) × 100 mm (B) × 100 mm (H)
- Schutzart: IP54 (Standard-Wischerdichtung)
- Schmierung: Vorgeschmiert (empfohlene Nachschmierung alle 6 Monate)
Hochsteifer Spannzylinder mit doppelter Sicherheitsvorrichtung – pneumatische Haltekraft + mechanische Verriegelung. Die trapezförmige Kolbenkonstruktion gewährleistet Vibrationsfestigkeit während der Bearbeitung. Integrierte Stoßdämpfer verhindern ein Verrutschen des Werkstücks beim schnellen Lösen. Benötigt 5-µm-gefilterte Druckluft mit optionalem Selbstschmieranschluss (M5x0,8-Anschluss).
- CNC-Werkzeugmaschinen-Spannvorrichtungssysteme
- Automatisierte Positionierung der Schweißvorrichtung
- Montagestationen für schwere Bauteile
- Werkstückspannung für Präzisionsschleifmaschinen
- Montage des Endeffektors des Roboterarms
Installationsprotokoll:
Gewährleisten Sie eine rechtwinklige Ausrichtung (maximale Abweichung 0,1°) zwischen Zylinderachse und Spannfläche.
Drehmomentgesteuertes Anziehen verwenden (28–32 Nm für M10-Befestigungsschrauben). Haltedruck von 0,3–0,5 MPa einhalten.
Druck beim mechanischen Verriegeln. Führungswellen monatlich mit Hydrauliköl ISO VG32 schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X125 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | Nicht magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 125 mm |
| Statische Haltekraft | 5500N |
