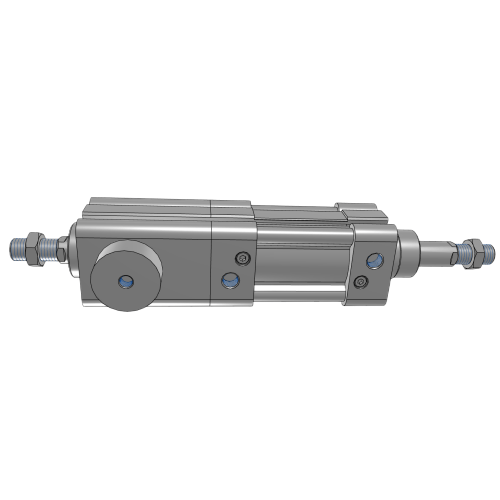

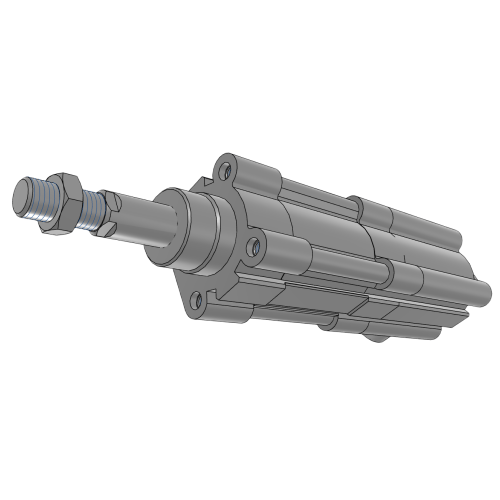

Airtac BSAID Klemmzylinder BSAID100X125S
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID Spannzylinder BSAID100X125S – Technische Details
- Modell: BSAID100X125S
- Typ: Doppeltwirkender Klemmzylinder
- Bohrungsgröße: Ø100 mm
- Hub: 125 mm
- Betriebsdruck: 0,05–1,0 MPa
- Polsterung: Verstellbares Luftkissen
- Montageart: Quadratischer Flansch (ISO 15552-Norm)
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: Rc1/2 (G1/2 optional)
- Stangenmaterial: Hartverchromter Stahl
- Rohrmaterial: Aluminiumlegierung (eloxiert)
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Gewicht: 12,5 kg ±3 %
- Abmessungen: 456 mm (L) × 125 mm (B) × 125 mm (H)
- Schutzart: IP65 (Standard-Wischerdichtung)
- Maximaler Schub: 785 N bei 0,5 MPa
Hochsteifer Spannzylinder mit präzisionsgeschliffener Stange und Verdrehsicherung. Zwei Führungsstangen sorgen für erhöhte Stabilität unter Seitenbelastung. Integrierte Stoßdämpfer reduzieren die Endstoßgeräusche im Vergleich zu Standardmodellen um 40 %. Benötigt 5 µm gefilterte Druckluft mit Schmierstoffgeber (ISO 8573-1 Klasse 4-4-3).
- Spannvorrichtungen in CNC-Bearbeitungszentren
- Werkstückpositionierung in Schweißlinien der Automobilindustrie
- Formverriegelung in Kunststoffspritzgussmaschinen
- Materialhandhabung in Halbleiter-FOUP-Ladern
- Ausrichtungssysteme für Presswerkzeuge
Installationsrichtlinien:
Beim Einbau ist eine Ausrichtungstoleranz von 0,1 mm/m einzuhalten. Molykote G-5007-Fett auftragen.
Die Kugelgelenke alle 500 km Hubbetrieb prüfen. Eine Seitenbelastung von 15 % der maximalen Schubkraft vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X125S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | S-Magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 125 mm |
| Statische Haltekraft | 5500N |
