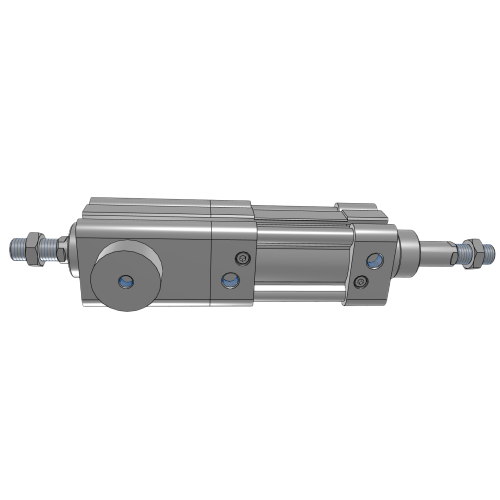

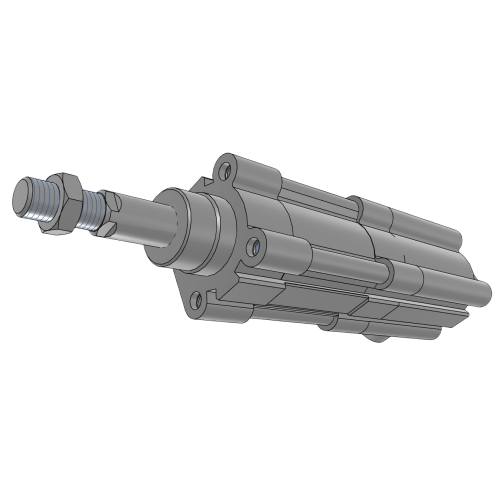

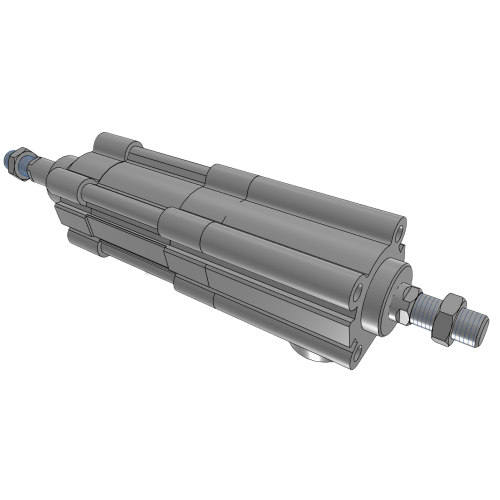

Airtac BSAID Klemmzylinder BSAID100X150S
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID Spannzylinder BSAID100X150S – Technische Details
- Vollständiges Modell: BSAID100X150S
- Serie: BSAID Kompaktklemmen-Serie
- Bohrungsgröße: Φ100 mm (3,94 Zoll)
- Hub: 150 mm (5,91 Zoll)
- Wirkungsart: Doppelt wirkend
- Betriebsdruck: 0,1-0,8 MPa (14,5-116 PSI)
- Dämpfung: Verstellbarer Puffer + Stoßdämpfer
- Montageart: Standardausführung (nicht drehbare Stange)
- Anschlussgröße: G1/2 (ISO228-Standard)
- Kolbenstangenmaterial: Hartverchromter Kohlenstoffstahl
- Rohrmaterial: Aluminiumlegierung mit Oxidationsbeständigkeit
- Dichtungsmaterial: NBR (Nitril-Butadien-Kautschuk)
- Temperaturbereich: -20℃ bis 80℃ (-4°F bis 176°F)
- Schmierung: Vorgeschmiert (Verwenden Sie ISO VG32 Turbinenöl)
- Gewicht: 15,8 kg (34,8 lbs)
- Abmessungen: 300 mm (L) × 100 mm (B) × 100 mm (H)
Hochpräziser Industrie-Spannzylinder mit verstärktem Stangenverriegelungsmechanismus für optimale Vibrationsdämpfung. Die gehärtete Kolbenstange mit dreifacher Chrombeschichtung gewährleistet eine Lebensdauer von über 1.000 km unter Volllast. Die integrierte Stoßdämpfung reduziert das Aufprallgeräusch um 15 dB im Vergleich zu Standardmodellen. Benötigt 40 µm gefilterte Druckluft mit 1–10 % Schmierstoffbeimischung.
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
- Werkstückspannung an CNC-Werkzeugmaschinen
- Formverriegelungssysteme für Druckguss
- Hochleistungs-Förderbandbremsanlagen
- Greifer des Roboterarm-Endeffektors
Installationsprotokoll:
Beim Einbau eine Ausrichtungstoleranz von ≤ 0,5 mm einhalten. Die ersten 50 Zyklen durchführen.
Vor dem Betrieb unter Volldruck bei 0,3 MPa einlaufen lassen. Alle 50.000 Zyklen neu schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X150S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | S-Magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 150 mm |
| Statische Haltekraft | 5500N |
