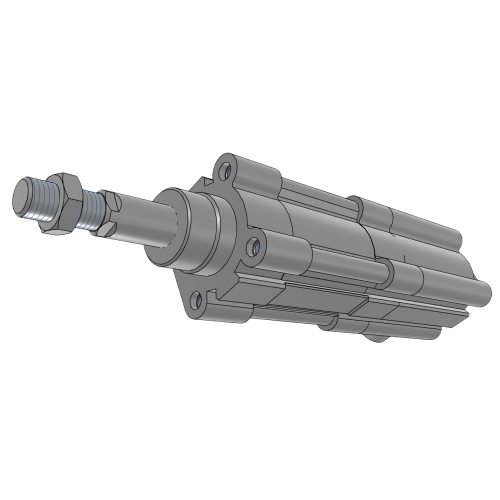

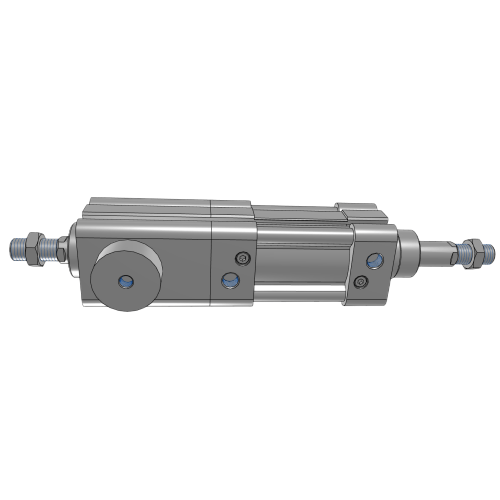

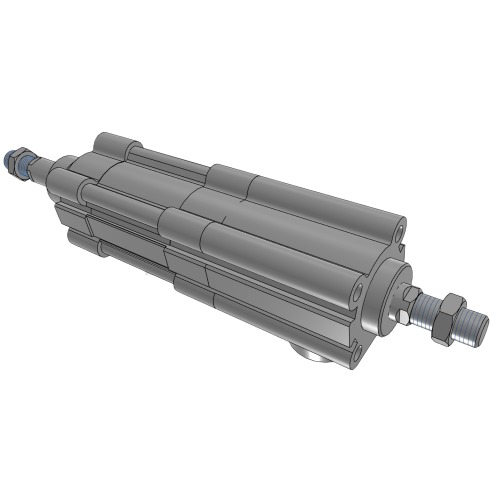

Airtac BSAID Klemmzylinder BSAID100X160
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
Technische Daten des AirTAC BSAID100X160 Klemmzylinders
- Modell: BSAID100X160
- Typ: Doppeltwirkender Kompakt-Klemmzylinder
- Bohrungsgröße: 100 mm
- Hub: 160 mm (±0,5 mm Toleranz)
- Betriebsdruck: 0,05-1,0 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Dämpfung: Verstellbarer Gummipuffer
- Kolbengeschwindigkeit: 50-800 mm/s
- Montageart: Frontflansch/Fuß (optional)
- Anschlussgröße: G3/8 (NPT1/4 optional)
- Gewinde am Stangenende: M20×1,5
- Gewicht: 6,8 kg (trocken)
- Abmessungen: 326 mm (L) × 120 mm (B) × 120 mm (H)
- Material: Gehäuse aus Aluminiumlegierung, Kolbenstange aus CRMo-Stahl
- Dichtungstyp: HNBR mit verschleißfestem Ring
- ISO-Norm: 6432-konform
Hochsteifer Spannzylinder mit Doppelkolbenkonstruktion und integriertem Führungsmechanismus. Die BSAID-Serie verfügt über eine Verdrehsicherung mit einer Wiederholgenauigkeit von ±0,05 mm und eignet sich ideal für Präzisionsspannanwendungen. Ausgestattet mit einer verchromten Kolbenstange mit kratzfester Beschichtung und integrierten Steckplätzen für Magnetsensoren (NPN/PNP-kompatibel).
- Positionierung der Roboterschweißvorrichtung
- Werkstückspannung an CNC-Werkzeugmaschinen
- Vorrichtungen zur Montage von Automobilteilen
- Werkzeugsysteme für Abkantpressen
- Verriegelung der Kunststoff-Spritzgussform
Installationsempfehlung:
Beim Einbau muss ein Abstand von 0,5-1 mm zwischen Klemmarm und Zylinderkörper eingehalten werden.
Vor der ersten Inbetriebnahme mit Hydrauliköl ISO VG32 schmieren. Seitenkräfte von 200 N vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X160 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | Nicht magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 160 mm |
| Statische Haltekraft | 5500N |
