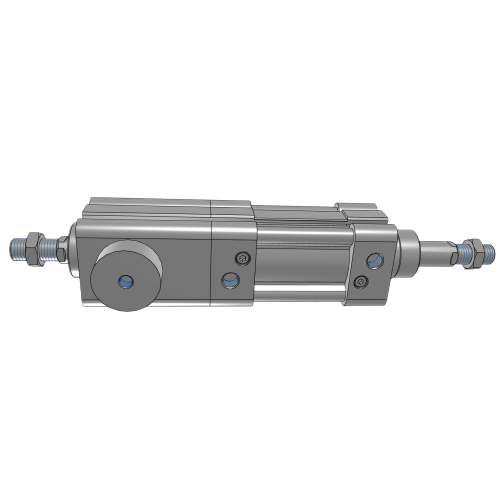

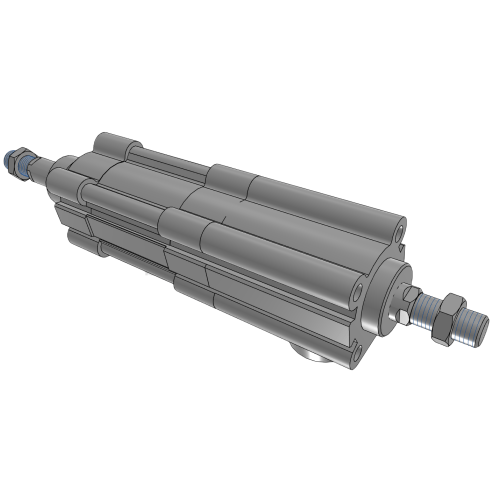

Airtac BSAID Klemmzylinder BSAID100X175
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID Klemmzylinder BSAID100X175 Technische Details
- Modell: BSAID100X175
- Typ: Doppeltwirkender Klemmzylinder
- Serie: BSAID (Kompakte Präzisionsklemmung)
- Bohrungsgröße: Ø100 mm
- Hub: 175 mm
- Betriebsdruck: 0,05–0,8 MPa
- Temperaturbereich: -20℃ bis 80℃
- Polsterung: Verstellbares Luftkissen
- Anschlussgröße: G3/8 (ISO228/1-Standard)
- Montagearten: Quadratischer Flansch (MF1), Standardausführung (ohne Flansch)
- Kolbenstangenmaterial: Hartverchromter Stahl
- Zylinderrohr: Aluminiumlegierung mit hart eloxierter Oberfläche
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Positionserkennung: Eingebauter Magnet zur Sensormontage
- Wiederholgenauigkeit der Positionierung: ±0,5 mm
- Maximale Klemmkraft: 628 N bei 0,5 MPa
- Gewicht: 5,3 kg (ohne Zylinder), 5,8 kg (mit Standardzubehör)
- Abmessungen: 312 mm (L) × 100 mm (B) × 100 mm (H)
Hochsteifer Spannzylinder mit integriertem Führungsmechanismus und Verdrehsicherung für präzise Werkstückpositionierung. Die Doppelkolbenkonstruktion bietet 30 % höhere Seitensteifigkeit als Standardzylinder. Verschleißfeste Führungsbuchsen und doppelte O-Ring-Dichtungen gewährleisten wartungsfreien Betrieb in Reinraumumgebungen der ISO-Klasse 4.
- Roboterschweißvorrichtungs-Spannsysteme
- Werkstückverriegelung an CNC-Werkzeugmaschinen
- Positionierungsvorrichtungen für Automobil-Montagelinien
- Formbefestigung für Druckgussmaschinen
- Einpressstationen für elektronische Bauteile
Installationsvoraussetzungen:
Erfordert eine rechtwinklige Montagefläche mit einer Ebenheit von ≤0,1 mm.
Verwenden Sie M8-Befestigungsschrauben mit einem Drehmoment von 22-25 Nm.
Bei Betriebstemperaturen unter -10℃ mit Hydrauliköl ISO VG32 schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X175 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | Nicht magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 175 mm |
| Statische Haltekraft | 5500N |
