Airtac BSAID Klemmzylinder BSAID100X175S
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID

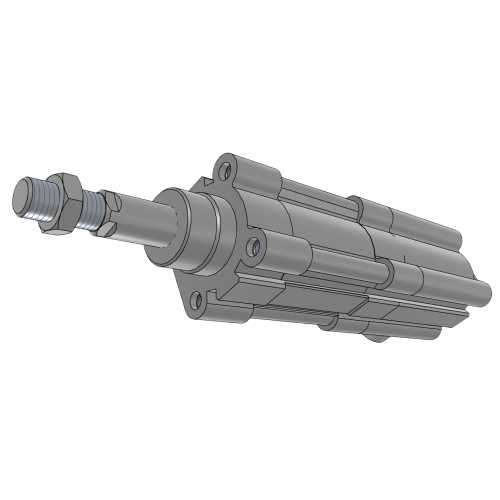

AirTAC BSAID100X175S Klemmzylinder Spezifikationen
- Modell: BSAID100X175S
- Typ: Doppeltwirkender Klemmzylinder (ISO-Norm)
- Bohrungsgröße: Ø100 mm
- Hub: 175 mm
- Betriebsdruck: 0,15–0,8 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Polsterung: Verstellbares Luftkissen
- Montageart: Standard-Flanschmontage (MF1-Muster)
- Anschlussgröße: PT1/2 (G1/2 optional)
- Kolbenstangengewinde: M20×1,5
- Material:
- Zylinderrohr: Aluminiumlegierung (hart eloxiert)
- Kolbenstange: Verchromter Kohlenstoffstahl
- Dichtungen: NBR (Nitrilkautschuk)
- Gewicht: 3,85 kg (trocken)
- Abmessungen:
- Gesamtlänge: 298 mm (bei vollständiger Retraktion)
- Ausgefahrene Länge: 473 mm (Hub + Basislänge)
- Flanschbreite: 160 mm
- Befestigungslochabstand: 125 × 125 mm
- Gewindelänge am Stangenende: 30 mm
Hochpräziser Spannzylinder mit verstärkter Stangenlagerung, optimiert für Anwendungen mit vertikaler Belastung. Verfügt über doppelte Verdrehsicherungen (integrierte Keilnut) für präzise Positionierung beim Spannen. Inklusive verschleißfester Abstreiferdichtung zum Schutz vor Schmutz. Erfordert Schmierung mit Hydrauliköl ISO VG32 für optimale Leistung.
- Spannvorrichtungen in CNC-Bearbeitungszentren
- Werkstückpositionierung in Druckgussmaschinen
- Palettenverriegelungssysteme in automatisierten Lagern
- Formklemmung in Spritzgießmaschinen
- Werkzeugaufnahmesysteme für Abkantpressen
Installationshinweis:
Beim Einbau ist eine Ausrichtungstoleranz von ≤ 0,1 mm/m einzuhalten. Für die Flanschschrauben ist ein Drehmomentschlüssel (45–50 Nm) zu verwenden.
Bei Anwendungen mit hoher Zykluszahl sollte die Stange wöchentlich mit EP2-Fett geschmiert werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X175S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | S-Magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 175 mm |
| Statische Haltekraft | 5500N |
