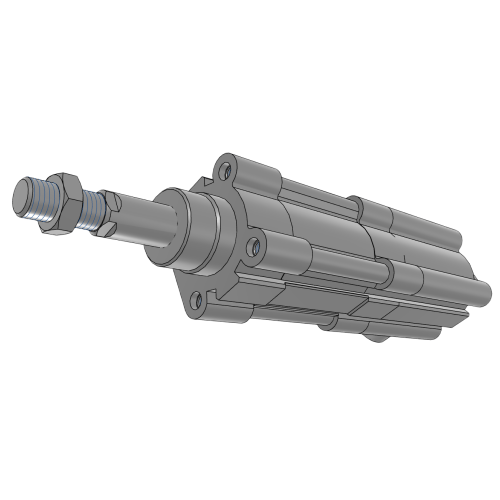

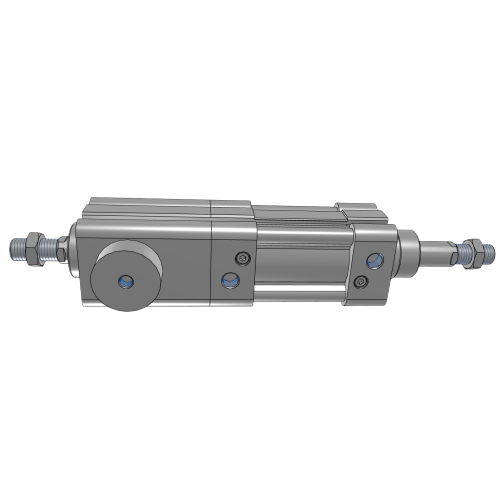

Airtac BSAID Klemmzylinder BSAID100X400S
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID-Serie Klemmzylinder BSAID100X400S – Technische Details
- Modell: BSAID100X400S
- Typ: Doppeltwirkender Klemmzylinder (quadratische Gehäuseform)
- Bohrungsgröße: Ø100 mm
- Hub: 400 mm
- Betriebsdruck: 0,1–0,9 MPa
- Anschlussgröße: G3/8 (ISO 228-Standard)
- Kolbengeschwindigkeit: 50–800 mm/s (geschmiert)
- Dämpfung: Verstellbarer hydraulischer Puffer (an beiden Enden)
- Umgebungstemperatur: -20℃ bis +80℃
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Montageart: Quadratischer Flansch mit 4×M8 Gewindebohrungen (Muster: 120×120 mm)
- Stangenende: M20×1,5 Außengewinde
- Gewicht: 9,8 kg ±3%
- Abmessungen: 564 mm (L) × 120 mm (B) × 120 mm (H) (ausgezogene Länge)
- Eingefahrene Länge: 164 mm
- Maximale Seitenlast: 850 N in der Mitte des Hubs
- Wiederholgenauigkeit der Positionierung: ±0,5 mm
Hochsteifer Spannzylinder mit integrierten Führungsschienen, entwickelt für die präzise vertikale/horizontale Werkstückfixierung in Umgebungen mit starken Vibrationen. Ausgestattet mit Verdrehsicherung und verstärktem Stangenlager für hohe Seitenlastfestigkeit. Für optimale Leistung ist eine Schmierung mit Hydraulikölnebel nach ISO VG32 erforderlich.
- Werkstückspannsysteme für CNC-Werkzeugmaschinen
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
- Verriegelungsmechanismen für Druckgussformen
- Hochleistungs-Förderbandstopper-Aktuatoren
- Werkzeugwechsler für Roboterarme
Installationsrichtlinien:
Beim Einbau ist auf eine Rechtwinkligkeitstoleranz von 0,2 mm zu achten.
Verwenden Sie Loctite 243 an den Befestigungsschrauben (Anzugsmoment max. 25 Nm).
Vor dem vollständigen Betrieb sollten 50 bis 100 Niederdruck-Testzyklen durchgeführt werden.
Kritische Anmerkungen:
Nicht geeignet für Rotationsanwendungen mit Drehzahlen über 5 U/min.
Bei thermischer Ausdehnung muss ein Mindestabstand von 0,5 mm zwischen den Klemmbacken und dem Zylinderkörper eingehalten werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X400S |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | S-Magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | <400 mm> |
| Statische Haltekraft | 5500N |
