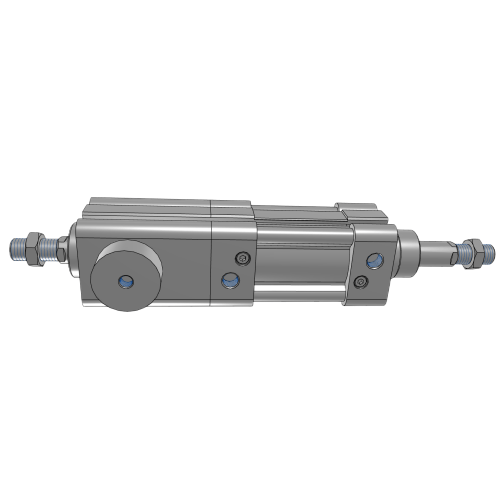

Airtac BSAID Klemmzylinder BSAID100X700
2. Ermöglicht sicheres Arretieren und Anhalten in jeder Zwischenposition innerhalb des Hubbereichs;
3. Verfügt über ein optimiertes Verriegelungsmechanismusdesign, das eine richtungsunabhängige Verriegelungsleistung unabhängig von der Kolbenbewegungsrichtung gewährleistet.
Kategorie: Standardzylinder, Marke: AirTAC, Serie: BSAID
AirTAC BSAID-Serie Spannzylinder BSAID100X700 – Technische Details
- Modell: BSAID100X700
- Typ: Doppeltwirkender Klemmzylinder mit geführtem Kolben
- Bohrungsgröße: Ø100 mm
- Hub: 700 mm
- Betriebsdruck: 0,15–1,0 MPa
- Dämpfung: Verstellbarer Gummipuffer + Stoßdämpfer
- Anschlussgröße: G3/8 (ISO-Standard)
- Kolbenstangenmaterial: Hartverchromter Kohlenstoffstahl (SCM435)
- Laufmaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitril) mit verschleißfestem Ring
- Temperaturbereich: -20℃ bis 80℃
- Gewicht: 12,8 kg (ohne Zubehör)
- Abmessungen: 820 mm (L) × 148 mm (B) × 148 mm (H) (vollständig ausgezogen)
- Montageart: Standard ISO 15552 Frontflansch (optionale Seiten-/Axialmontage)
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Maximale seitliche Belastbarkeit: 1.200 N
Hochsteifer Spannzylinder für Präzisionsspannanwendungen. Ausgestattet mit zwei Führungsstangen (Ø 20 mm) für erhöhte Momentenfestigkeit und Drehfreiheit im Betrieb. Der integrierte Stoßdämpfer minimiert Endstoßvibrationen und macht ihn ideal für automatisierte Werkzeuge mit hoher Taktzahl. Benötigt gefilterte, trockene Druckluft (5–40 µm) mit ISO VG32-Schmierstoffgeber.
- Werkstückspannsysteme für CNC-Maschinen
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
- Verriegelungsmechanismen für Druckgussformen
- Hochleistungs-Roboterendeffektoren
- Ausrichtungsvorrichtungen für Presswerkzeuge
Installationsrichtlinien:
Achten Sie auf eine senkrechte Ausrichtung zwischen Zylinderachse und Belastungsrichtung.
Verwenden Sie einen Drehmomentschlüssel (35–40 Nm) für die Befestigungsschrauben. Lassen Sie 50 mm Freiraum hinter der Schraube.
Stangenende für vollen Hubbetrieb prüfen. Wöchentliche Schmierungsprüfungen durchführen.
Umgebungen mit hoher Staubbelastung.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | BSAID100X700 |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Magnet | Nicht magnetisch |
| Kissenschlag | <36 mm> |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 700 mm |
| Statische Haltekraft | 5500N |
