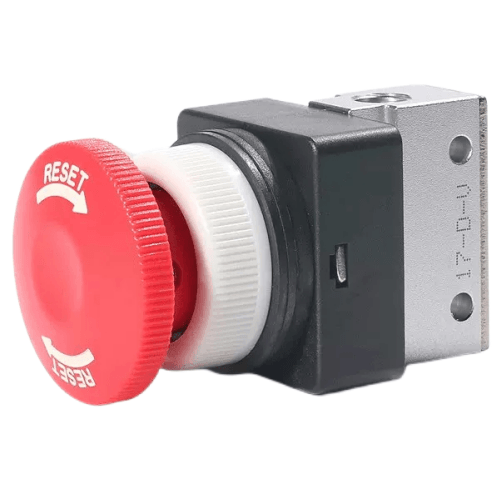

Airtac CM3PL Mechanisches Ventil mit Drehknopfrastung CM3PL05
2. Die Serien CM3PF, CM3PM, CM3PMS, CM3PMX, CM3PL, CM3PP, CM3HS, CM3HD und CM3Y zeichnen sich durch manuelle Bedienung und diverse Aktuatorkopfkonfigurationen für vielseitige Anwendungsszenarien aus.
3. Die Tellerventilkonstruktion gewährleistet eine hervorragende Dichtungsleistung, einen reibungslosen Schaltvorgang und eine wartungsfreie Schmierung.
4. Unterstützt verschiedene Montagepositionen für eine flexible Installation und Bedienung.
5. Die Baureihen CM3L, CM3V, CM3R und CM3Y verwenden Aktuatorköpfe aus Metall für eine längere Lebensdauer und erhöhte Betriebssicherheit.
6. Die Modelle CM3PMS und CM3PMX verfügen über metallene Schutzkappen, die die Tastenkappen vor versehentlicher Betätigung und mechanischen Störungen schützen und so einen ausfallsicheren Betrieb gewährleisten.
Kategorie: Mechanische Ventile | Marke: AirTAC | Serie: CM3PL Mechanisches Ventil mit Park- und Drehknopf
Spezifikationen für das mechanische Ventil mit Drehknopfrastung AirTAC CM3PL05
- Modell: CM3PL05
- Typ: 3-Wege-Drehventil mit Rastfunktion (Geschlossene Mittelstellung/Abluft-Mittelstellung)
- Portkonfiguration: 5 Ports (P, A, B, EA, EB)
- Anschlussgröße: PT1/4 (G1/4 optional)
- Betriebsdruck: 0,2–0,8 MPa (29–116 psi)
- Maximaler Durchfluss: 750 l/min (Cv=1,3)
- Betriebstemperatur: -5℃ bis 80℃ (23℉ bis 176℉)
- Gehäusematerial: Eloxiertes Aluminium
- Dichtungsmaterial: Hitzebeständiges NBR (Nitril)
- Manuelle Übersteuerung: 45°-Drehrastmechanismus
- Montageart: Unterbau (Norm ISO 5599-1)
- Gewicht: 320 g ±5 % (ohne Zubehör)
- Abmessungen: 56 mm (B) × 56 mm (H) × 43 mm (T)
- Betätigungskraft: ≤3 N·m Drehmomentanforderung
- Reaktionszeit: Sofortige mechanische Betätigung
- Schutzart: IP65 (staubdicht und strahlwasserbeständig)
Industriell gefertigtes manuelles Notbetätigungsventil mit Arretierung, entwickelt für die Notsteuerung oder Wartungsumgehung in pneumatischen Systemen. Ausgestattet mit einem griffigen Drehknopf mit drei arretierbaren Positionen und zwei Entlüftungswegen. Die verchromte Welle und der Arretierungsmechanismus aus Edelstahl gewährleisten eine Lebensdauer von über 500.000 Schaltzyklen. Kompatibel mit ISO 5599-1-Montageschnittstellen für einfache Integration.
- Not-Aus-Überbrückung in automatisierten Produktionslinien
- Manuelle Modusumschaltung für Robotergreifer
- Wartungsbypass in Hydraulikaggregaten
- Positionsverriegelung in Materialflusssystemen
- Sicherheitsverriegelungen für Pressmaschinen
Installationshinweis:
Bei Wartungsarbeiten die Arretierkugel mit Silikonfett (Molykote 111 empfohlen) einfetten.
Achten Sie darauf, dass die Rastmarkierungen zum Bediener zeigen. Maximale seitliche Kraft auf den Drehknopf: 50 N.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | CM3PL05 |
| Position | 3-Port 2-Position |
| Portgröße | M5 |
