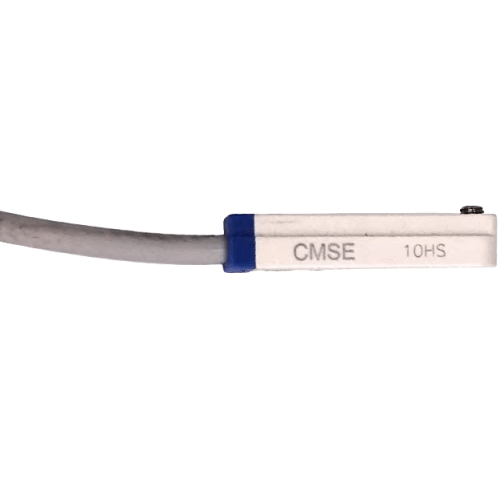

Airtac CMSE Magnetischer Reed-Sensor CMSE-100
Dieser elegant einfache Mechanismus bietet eine zuverlässige Schaltsteuerung für vielfältige Schaltungsanwendungen in industriellen Automatisierungssystemen und kommerziellen Geräten und ermöglicht einen wartungsfreien Betrieb mit außergewöhnlicher Kontaktstabilität auch unter anspruchsvollen Bedingungen.
Technische Details zum AirTAC CMSE-100 Reed-Schaltersensor
- Modell: CMSE-100 (Mehrere Varianten mit Suffixcodes)
- Sensortyp: Berührungsloser magnetischer Reed-Schalter
- Betriebsspannung: DC 10-30V (±10% Restwelligkeit)
- Ausgangskonfiguration: NPN/PNP NO+NC (über Verdrahtung wählbar)
- Stromverbrauch: ≤15 mA bei 24 V DC
- Erfassungsabstand: 5 mm ±10 % (Von der Sensorfläche zur Magnetoberfläche)
- Gehäusematerial: Glasfaserverstärktes PBT (UL94 V-0-zertifiziert)
- Abdichtung: Doppelte O-Ringe (NBR) mit Schutzart IP67
- Temperaturbereich: -25℃ bis +70℃ (Keine Vereisung)
- Ansprechfrequenz: ≤100 Hz
- Anschluss: 2 m PVC-Kabel / M8 4-poliger Stecker (vor Ort wählbar)
- Vibrationsfestigkeit: 10–55 Hz bei 1,5 mm Amplitude
- Stoßfestigkeit: 1000 m/s² (3 Achsen)
- Gewicht: 48 g ±3 g (Kabelversion) / 42 g ±3 g (Steckerversion)
- Abmessungen: 40 mm (L) × 16 mm (B) × 8 mm (H) (ohne Befestigungslaschen)
- Konformität: CE, RoHS, REACH
Kompakter magnetischer Näherungssensor mit umspritzter Zugentlastung für die präzise Positionserkennung in Pneumatikzylindern. Ausgestattet mit Verpolungsschutz und Kurzschlussschutz. Die zweifarbige LED (Rot/Grün) zeigt den Status mit einem Sichtfeld von 270° an.
- Rückmeldung der Zylinderkolbenposition in Montagerobotern
- Überhuberkennung bei Spritzgießmaschinen
- Sicherheitsverriegelungen für automatisierte Verpackungslinien
- Positionsprüfung in CNC-Werkzeugwechslern
- Flüssigkeitsstandmessung in Anlagen zur chemischen Verfahrenstechnik
Montagehinweise:
Befestigung mit M3-Schrauben (maximales Drehmoment 0,5 Nm) mit einem Abstand von 0,5–1 mm zwischen den Sensoren
und Zylinder. Die Sensorachse muss innerhalb von ±2° der Magnetbewegungsbahn ausgerichtet sein.
Vermeiden Sie die Nähe zu starken elektromagnetischen Feldern (>80kA/m).
