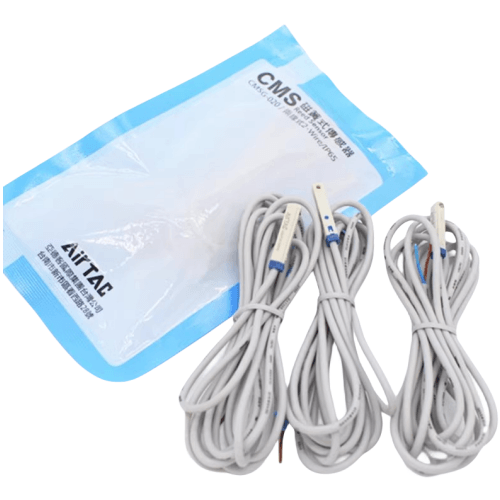

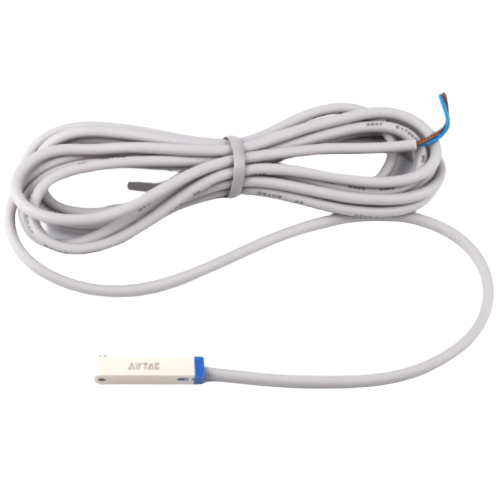

Airtac CMSG Reed-Schalter-Sensor CMSG-050-H
2. Dieser scheinbar einfache Mechanismus bietet zuverlässige Schaltungssteuerungslösungen für diverse industrielle und kommerzielle Geräteanwendungen durch magnetisch betätigte Kontaktschaltung.
Technische Details zum AirTAC CMSG-050-H Reed-Schaltersensor
- Modell: CMSG-050-H
- Typ: Berührungsloser magnetischer Näherungssensor
- Funktionsprinzip: Gekapselter Reed-Schalter mit Permanentmagnetaktivierung
- Erfassungsabstand: 5 mm ±10 % (von der Sensorfläche zur Magnetoberfläche)
- Versorgungsspannung: DC 5-240V (Wechselstromkompatibel über Brückengleichrichter)
- Ausgangstyp: 1NO (Normalerweise offener) Kontakt
- Kabellänge: Standardmäßiges 2 m PVC-Kabel (anpassbar bis zu 10 m)
- Gehäusematerial: Edelstahl SUS303 mit IP67-Epoxidharzverguss
- Schutzart: IP67 (wasser- und staubdicht)
- Temperaturbereich: -25℃ bis +80℃ (Betrieb), -40℃ bis +100℃ (Lagerung)
- Schaltfrequenz: ≤100 Hz
- Wiederholgenauigkeit: ±0,2 mm
- Kontaktleistung: 70 W (10 VA)
- Isolationswiderstand: ≥100 MΩ (500 VDC Megger-Test)
- Vibrationsfestigkeit: 10–55 Hz bei 1,5 mm Amplitude
- Stoßfestigkeit: 1000 m/s² (3-Achsen, 3-fach)
- Spezifikationen der Anschlussleitung: 24AWG, 3-adriges geschirmtes Kabel (Braun: +, Blau: -, Schwarz: Signal)
- Gewicht: 30 g ±2 g (ohne Kabel)
- Abmessungen: 50 mm (L) × 18 mm (B) × 18 mm (H)
Kompakter magnetischer Näherungssensor mit hermetisch abgedichteten Kontakten, entwickelt für raue Industrieumgebungen. Er zeichnet sich durch leckstromfreies Design und ausfallsicheren Betrieb durch mechanischen Reed-Kontakt aus. Das Edelstahlgehäuse ist beständig gegen Chemikalien und mechanische Einwirkungen, während die Epoxidharz-Vergussmasse zuverlässige Funktion auch bei hoher Luftfeuchtigkeit gewährleistet. Zur Aktivierung wird ein separater Magnet (typischerweise Serie AMS-05) benötigt.
- Positionsrückmeldung von Pneumatikzylindern in automatisierten Maschinen
- Anwesenheitserkennung von Paketen auf dem Förderband
- Sicherheitsverriegelungssysteme für hydraulische Pressen
- Bestätigung der Aufzugstürposition
- Anlagen zur Lebensmittelverarbeitung (Reinigungsbereiche)
- Positionierung von Landmaschinengeräten
Installationsrichtlinien:
Der Sensor ist parallel zur Polachse des Magneten mit einer seitlichen Versatztoleranz von ≤1 mm zu montieren.
Halten Sie einen dreifachen Erfassungsabstand zu Eisenmetallen ein.
Für optimale Leistung in Umgebungen mit Vibrationen verwenden Sie Anti-Lösen-Muttern.
und sicheres Kabel mit PG7-Kabelverschraubung.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | CMSG-050-H |
