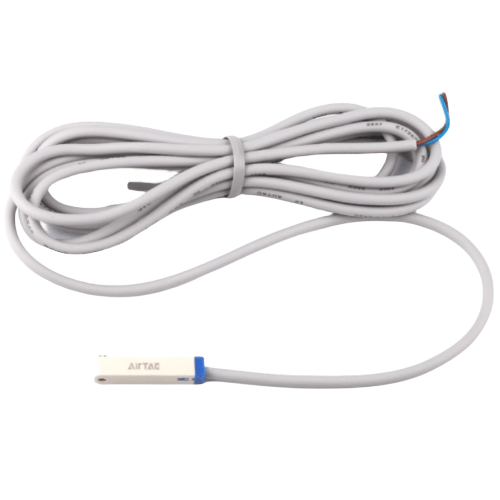

Airtac CMSG Reed-Schalter-Sensor CMSG-100
2. Dieser scheinbar einfache Mechanismus bietet zuverlässige Schaltungssteuerungslösungen für diverse industrielle und kommerzielle Geräteanwendungen durch magnetisch betätigte Kontaktschaltung.
Technische Details zum AirTAC CMSG-100 Reed-Näherungssensor
- Modell: CMSG-100
- Typ: Magnetischer Reed-Schalter (kontaktlose Messung)
- Erfassungsabstand: 0-15 mm (einstellbar)
- Ausgangstyp: 2-Draht, normalerweise offen (NO)
- Spannungsbereich: DC10-30V (±10% Restwelligkeit)
- Stromverbrauch: ≤15 mA
- Ansprechfrequenz: ≤1000 Hz
- Schutzart: IP67 (staub- und wasserdicht)
- Gehäusematerial: Glasfaserverstärktes PBT + PA66
- Betriebstemperatur: -25℃ bis +70℃
- Lagertemperatur: -40℃ bis +85℃
- Vibrationsfestigkeit: 10–55 Hz bei 1,5 mm Amplitude
- Stoßfestigkeit: 1000 m/s² (3 Achsen)
- Anschluss: 2 m PVC-Kabel (Standard) / M8-Stecker (optional)
- Gewicht: 32 g ±2 g
- Abmessungen: 70 mm (L) × 10 mm (B) × 18 mm (H)
Hochpräziser magnetischer Positionssensor mit robuster Industriequalität und Schutz vor Überspannung und Verpolung. Der epoxidharzvergossene Reed-Schalter gewährleistet zuverlässige Funktion auch bei starken Vibrationen. Kompatibel mit allen gängigen pneumatischen Zylindermagneten (N35 oder höher).
- Zylinderpositionsrückmeldung bei Spritzgießmaschinen
- Werkzeugvorrichtungsbestätigung in der CNC-Automatisierung
- Aufzugstürpositionsüberwachungssysteme
- Anwesenheitserkennung von Paketen auf dem Förderband
- Sicherheitsverriegelungssysteme für hydraulische Pressen
- Positionsbegrenzungen für Lebensmittelverarbeitungsanlagen
Installationsrichtlinien:
Montage parallel zur Zylinderachse mit einer Ausrichtungstoleranz von ≤0,5 mm.
Halten Sie einen Mindestabstand von 3 mm zu Eisenmetallen ein. Für optimale Leistung
Programm 20 ms Verzögerung nach Signalübergang in der SPS-Logik.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | CMSG-100 |
