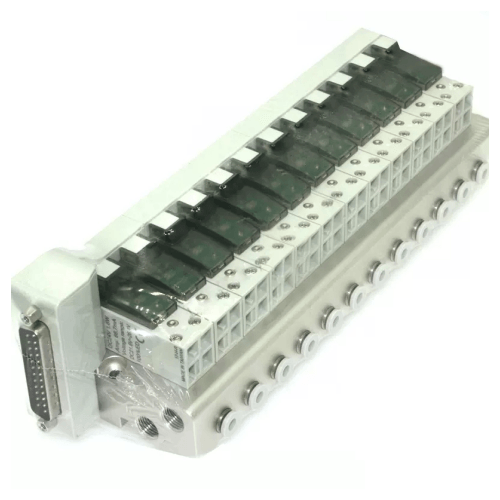

Airtac CPV15S-F Integriertes Ventil CPV15SF6F
2. Die modulare Struktur ermöglicht eine flexible Skalierbarkeit und somit die kundenspezifische Konfiguration von Magnetventilen mit optionalen Blindplatten zur Abdichtung der Anschlüsse.
3. Die manuelle Übersteuerungsfunktion der Magnetventile erleichtert die Installationseinstellung und die Fehlersuche im System.
4. Merkmale: niedrige Ansteuerspannung und verlängerte Lebensdauer, was einen zuverlässigen Betrieb bei reduziertem Energieverbrauch gewährleistet.
Kategorie: Integriertes Ventil, Marke: AIRTAC, Serie: CPV15S-F
AirTAC CPV15S-F Serie Integriertes Ventil CPV15SF6F Technische Details
- Modell: CPV15SF6F (CPV15S-F-Serie)
- Ventiltyp: 5-Wege-3-Positionen-Ventil mit geschlossener Mittelstellung (Integrierter Verteilerblock + Magnetventile)
- Portkonfiguration: P, A, B, R1, R2
- Anschlussgröße: 1/4" NPT (G1/4 optional)
- Betriebsdruckbereich: 0,15-1,0 MPa (21,7-145 PSI)
- Spannungsvarianten: DC12V (±10%), DC24V (±10%), AC110V (50/60Hz), AC220V (50/60Hz)
- Effektive Durchflussrate: 750 l/min (ANR) bei 0,5 MPa
- Reaktionszeit: ≤15 ms (Anregung), ≤20 ms (De-Anregung)
- Dichtungsmaterialien: NBR (Standard), optional FKM/Viton® für Chemikalienbeständigkeit
- Umgebungstemperatur: -5℃ bis 60℃ (mit Frostschutzmaßnahmen unter 0℃)
- Schutzart: IP67 (Spule), IP40 (Ventilgehäuse)
- Gewicht: 680 g ±5 % (komplett montiert)
- Abmessungen: 96 mm (L) × 46 mm (B) × 93 mm (H) (einschließlich Verteiler)
- Manuelle Übersteuerung: Eingebauter Not-Taster
- Elektrischer Anschluss: DIN43650 Form-C-Stecker
- Leistungsaufnahme: 2,2 W (DC), 3,5 VA (AC)
Modulare pneumatische Steuerungslösung mit platzsparender Bauweise, die Verteilerblock und Magnetventile vereint. Ausgestattet mit einer druckdifferenzfreien Abgasführung für stabile Mittelstellungsregelung. Das hart eloxierte Aluminiumgehäuse gewährleistet Korrosionsbeständigkeit auch in feuchten Umgebungen. Kompatibel mit ISO 15407-1 für industrielle Interoperabilität.
- Synchronisation von pneumatischen Mehrachsenaktuatoren
- Klemmsteuerung für Kunststoffspritzgießmaschinen
- Automatisierte Fließband-Transfersysteme
- Spannungsregelung an Textilmaschinen
- Halbleiterwafer-Handhabungsgeräte
Installationsrichtlinien:
Die Montage erfolgt auf vibrationsfreien Oberflächen mit M5-Befestigungsschrauben (Anzugsmoment ≤1,2 N·m).
Für den Zugang zu den Rohrleitungen muss ein Mindestabstand von 20 mm unterhalb des Ventils eingehalten werden.
Verwenden Sie Druckluft der Klasse 3 oder reiner mit einem Taupunkt von -20℃ unterhalb der Umgebungstemperatur.
- Dichtungsschmierung mit PAG-basiertem Fett
- Prüfung des Spulenisolationswiderstands (≥50MΩ)
- Überprüfung der Ebenheit der Verteileroberfläche (≤0,02 mm Verzug)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | CPV15SF6F |
| Standardspannung | 12 V DC |
