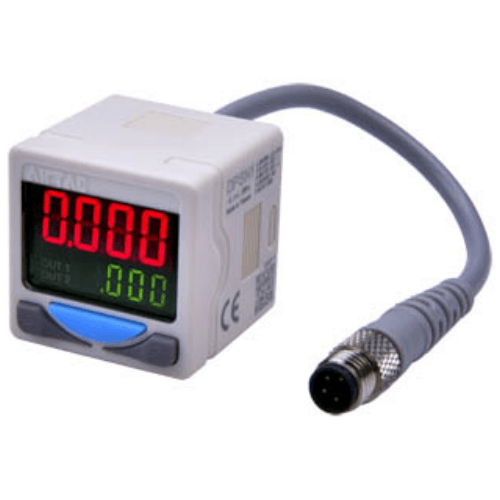

Airtac DPS Elektronischer Digitaldrucksensor DPSN1B-01030
2. Die Zugfestigkeit der Verbindungskabel beträgt 60 N - eine Überschreitung dieses Grenzwerts kann zu Betriebsstörungen führen.
3. Pneumatische Anschlussarmaturen haben einen Torsionswiderstand von 7 N·m - Kräfte, die diesen Schwellenwert überschreiten, können die Dichtheit beeinträchtigen und zu Systemausfällen führen.
4. Nicht geeignet für den Einsatz mit korrosiven, entzündlichen Gasen oder flüssigen Medien.
5. Um Produktschäden zu vermeiden, muss sichergestellt werden, dass der Betriebsdruck innerhalb der Nennvorgaben bleibt.
6. Schalten Sie die Stromversorgung während der Verdrahtung ab – falsche Anschlüsse oder Kurzschlüsse können zu dauerhaften Schäden führen.
7. Vermeiden Sie die Installation in Umgebungen mit Feuchtigkeit oder Ölnebelverunreinigung.
8. Um elektromagnetische Störungen zu vermeiden, müssen Signalkabel während der Installation von Stromleitungen und Hochspannungsleitungen getrennt verlegt werden.
Kategorie: Drucksensoren | Marke: AirTAC | Serie: Elektronischer digitaler Drucksensor DPS
Spezifikationen des elektronischen digitalen Drucksensors AirTAC DPSN1B-01030
- Modell: DPSN1B-01030
- Typ: Digitaler Drucksensor mit analogem Ausgang
- Druckbereich: 0...10 bar (0...1,0 MPa)
- Genauigkeit: ±0,5 % FS (25 °C)
- Ausgangssignal: 4–20 mA (2-Draht)/0–10 V (3-Draht) wählbar
- Versorgungsspannung: 12-28 V DC ±10 %
- Elektrischer Anschluss: M12 4-poliger Stecker (Schutzart IP65)
- Prozessanschluss: G1/4"-Außengewinde (Edelstahl)
- Anzeige: 4-stellige LED-Anzeige mit 0,36 Zoll Ziffernhöhe
- Bildwiederholfrequenz: 10 Hz Abtastfrequenz
- Betriebstemperatur: -20℃ bis 80℃
- Mittlere Temperatur: 0℃ bis 60℃
- Gehäusematerial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Reaktionszeit: ≤2ms
- Schutzart: IP65 (Frontplatte)/IP40 (Gehäuse)
- Gewicht: 230 g ±5 g
- Abmessungen: 80 mm (B) × 40 mm (H) × 25 mm (T)
Hochauflösender Druckmessumformer mit digitaler Echtzeitanzeige und analogem Hybridausgang. Nullpunkt-/Spannweitenkalibrierung über Tasten an der Vorderseite und um 360° drehbares Display. Stoßfeste Konstruktion, die einer Beschleunigung von 50 g (11 ms Dauer) standhält und über einen Verpolungsschutz verfügt.
- Drucküberwachung der Hydraulikaggregate
- Schmiersysteme für CNC-Werkzeugmaschinen
- Druckrückmeldung beim Kunststoffspritzguss
- Industrielle Kältemitteldruckregelung
- Druckregelung für pneumatische Fördersysteme
Installationsrichtlinien:
Vertikal montieren, Prozessanschluss nach unten. Für analoge Signale 60–80 cm langes, geschirmtes Kabel verwenden.
Vermeiden Sie die Installation in der Nähe von Hochfrequenzgeräten. Führen Sie nach 30-minütiger Aufwärmzeit eine Nullpunktkalibrierung durch.
