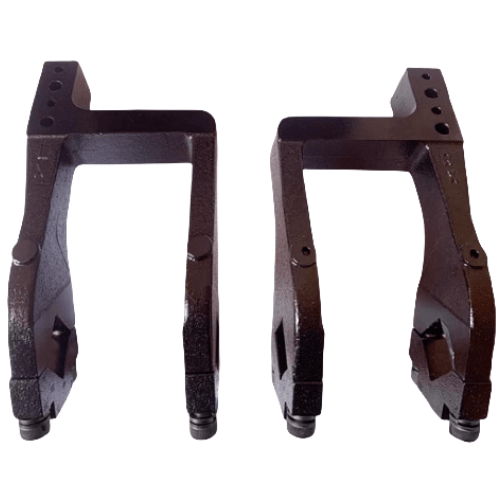

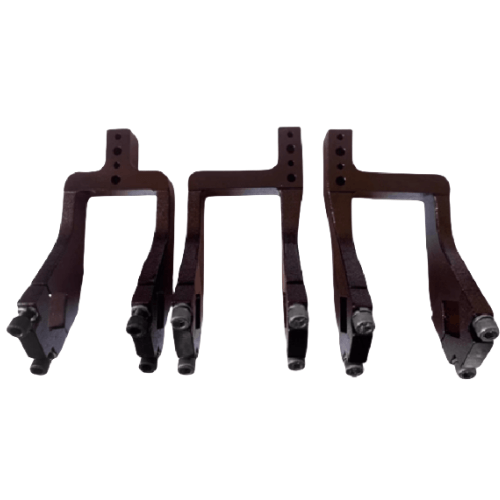

Airtac F-JCK-AM Clamping Arm F-JCK50AM1C
AirTAC F-JCK-AM Clamping Arm F-JCK50AM1C Technical Specifications
- Model: F-JCK50AM1C
- Type: Precision guided clamping arm with mechanical lock
- Clamping force: 300-500N (adjustable via air pressure)
- Stroke length: 50mm (±0.5mm tolerance)
- Operating pressure: 0.2-0.7 MPa
- Arm material: Anodized aluminum alloy (A6063-T5)
- Slide rail type: Linear ball bearing guide
- Installation: M6×1.0 threaded mounting holes (4x)
- Repeat positioning accuracy: ±0.02mm
- Compatible cylinder series: AirTAC SC/SU/SD 50mm bore
- Temperature range: -10℃ to 80℃
- Protection rating: IP54 (dust & splash resistant)
- Weight: 1.2kg ±5%
- Dimensions: 150mm(L) × 50mm(W) × 25mm(H)
Heavy-duty clamping mechanism with self-lubricating guide rails and anti-vibration design. Features dual-position optical sensors (NPN/PNP selectable) for precise end position detection. Includes tungsten carbide-coated contact surfaces for wear resistance in high-cycle applications. Requires clean dry air (CDA) with 5-10μm filtration.
- CNC machine tool fixture positioning
- Automated welding jig systems
- Semiconductor wafer handling robots
- Automotive assembly line part retention
- Packaging machine product alignment
Installation note:
Always pair with matching cylinder size (50mm bore recommended). Use Loctite 243 on mounting screws.
Perform bi-monthly rail lubrication with ISO VG32 way oil. Avoid side loads exceeding 150N.
| Property | Property Value |
|---|---|
| sku | F-JCK50AM1C |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | <50mm> |
