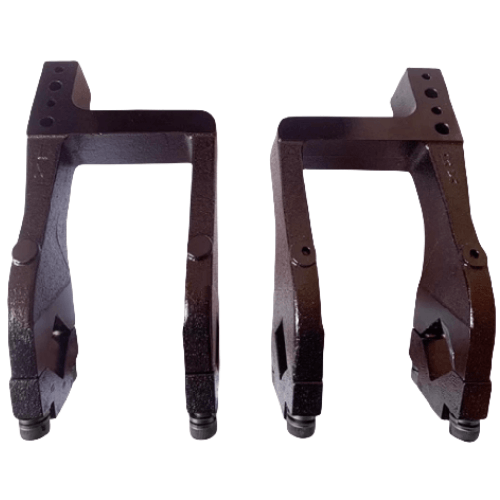

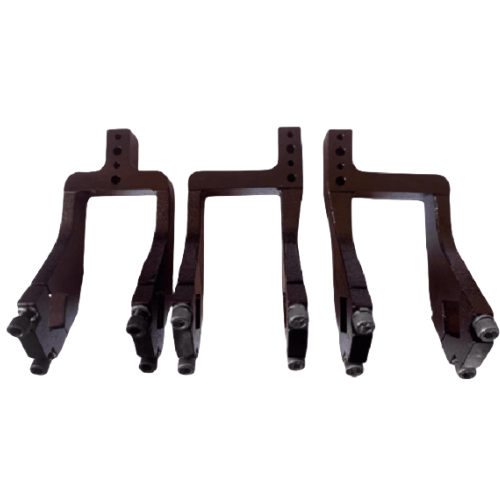

Airtac F-JCK-AM Clamping Arm F-JCK50AM1R
AirTAC F-JCK-AM Clamping Arm F-JCK50AM1R Technical Specifications
- Model: F-JCK50AM1R (Single Rod Rotary Clamp)
- Clamping force: 180-220 N (adjustable via air pressure)
- Stroke length: 50±0.5mm
- Compatible cylinder bore: Ø50mm
- Rotation angle: 90°±2°
- Operating pressure: 0.2-0.7 MPa
- Air consumption: 14.5 L/min (at 0.5 MPa)
- Body material: Anodized aluminum alloy (AL6061-T6)
- Claw tip material: Carbide steel (HRC50-55)
- Surface treatment: Hard oxidation 25μm ±3μm
- Weight: 1.65 kg ±3%
- Dimensions: 158mm(L) × 72mm(W) × 92mm(H)
- Operating temperature: -10℃ to 80℃
- Mounting pattern: ISO 15552 standard
- Repeat positioning accuracy: ±0.03mm
Heavy-duty rotary clamping arm with self-locking mechanism, featuring wear-resistant tungsten carbide jaws and dual guide rods for vibration-free operation. Includes adjustable dampers for speed control (15-30mm/s). Requires 5μm filtered lubricated air (ISO 8573-1 class 3).
- CNC machine tool fixture systems
- Automotive welding station positioning
- Electronics PCB assembly clamping
- Die-casting mold securing devices
- Packaging line product retention
Installation protocol:
Mount using M8×1.25 torque-controlled bolts (12-15 N·m).
Lubricate sliding surfaces with ISO VG32 pneumatic oil monthly.
Avoid side-load exceeding 50N during operation.
| Property | Property Value |
|---|---|
| sku | F-JCK50AM1R |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | <50mm> |
