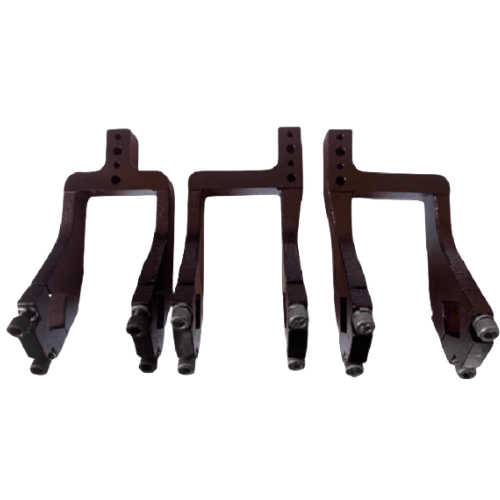

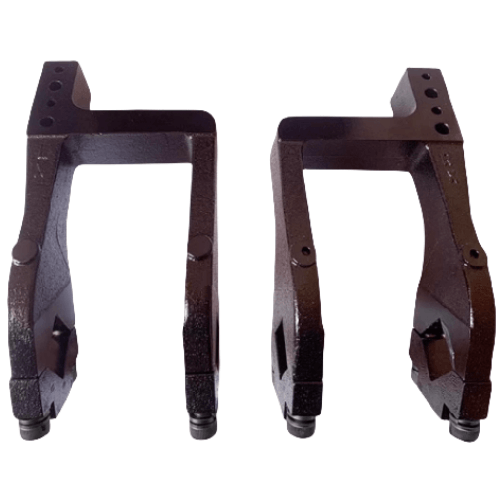

Airtac F-JCK-AM Clamping Arm F-JCK50AM2C
AirTAC F-JCK-AM Clamping Arm F-JCK50AM2C Technical Details
- Model: F-JCK50AM2C
- Type: Mechanical toggle clamping arm
- Clamping force: 500N (adjustable)
- Stroke length: 50±0.5mm
- Operation: Manual lever with auto-lock
- Compatible cylinder bore: φ32-φ50mm
- Mounting: M6 threaded holes (4x)
- Material: Aluminum alloy body / hardened steel contact surfaces
- Surface treatment: Anodized (black) / anti-rust coating
- Operating temperature: -10℃ to 60℃
- Protection rating: IP54
- Weight: 1.8kg ±5%
- Dimensions: 158mm(L) × 68mm(W) × 42mm(H)
Heavy-duty mechanical clamping arm featuring dual-stage force amplification through precision-machined toggle mechanism. The zinc-nickel plated pivot points ensure smooth operation over 100,000 cycles. Includes replaceable polyurethane wear pads and stainless steel return springs. Designed for both vertical and horizontal mounting configurations.
- Fixture locking in CNC machining centers
- Workpiece positioning in robotic welding cells
- Modular assembly line clamping systems
- Press brake tool securing applications
- Precision measurement equipment fixation
Installation protocol: Clean mounting surfaces with isopropyl alcohol before assembly.
Apply thread locker (Loctite 243 recommended) to M6 fasteners.
Torque bolts to 8-10Nm using calibrated tool. Perform trial actuations
before full load application.
| Property | Property Value |
|---|---|
| sku | F-JCK50AM2C |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | <50mm> |
