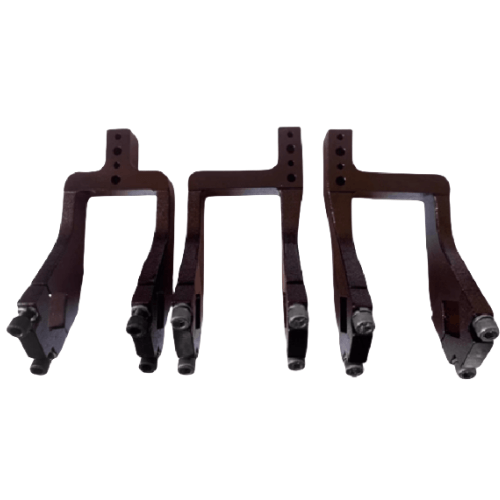

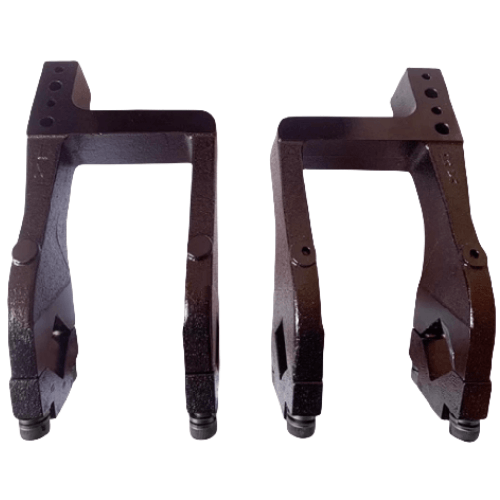

Airtac F-JCK-AM Clamping Arm F-JCK50AM2L
AirTAC F-JCK-AM Clamping Arm F-JCK50AM2L Technical Specifications
- Model: F-JCK50AM2L
- Type: Pneumatic parallel clamping arm
- Clamping force: 500N (adjustable)
- Stroke: 30mm (maximum extension)
- Compatible cylinder: ADAU50 series
- Material: Aluminum alloy body with hardened steel guide rods
- Surface treatment: Anodized aluminum, chrome-plated steel components
- Operating pressure: 0.2-0.7 MPa
- Weight: 1.2kg (including mounting hardware)
- Dimensions: 150mm(L) × 50mm(W) × 75mm(H)
- Mounting pattern: 30mm spaced M6 threaded holes
- Repeat positioning accuracy: ±0.02mm
- Temperature range: -10℃ to 80℃
- Lubrication: Pre-lubricated (maintenance interval: 5 million cycles)
High-precision clamping arm featuring dual linear ball bearings for smooth operation and minimal friction loss. The staggered jaw design provides anti-rotation stability during heavy load applications. Integrated T-slot allows modular accessory attachment.
- CNC machine tool workpiece fixation
- Automated welding fixture systems
- Precision grinding machine positioning
- Robotic arm end-effector tooling
- Electronics assembly press-fitting stations
Installation note:
Always perform force calibration after installation using the included adjustment shims.
Maintain 0.03-0.05mm clearance between guide rods and base plate during alignment.
Compatible with ISO 6432 pneumatic cylinders (verify port orientation before connection).
- Use filtered air (40μm minimum) with 1-2 drops of ISO VG32 oil per m³
- Maximum lateral load capacity: 200N at full extension
- Recommended cycle rate: ≤60 cycles/minute for optimal service life
- Torque limit: 15N·m maximum for jaw adjustment bolts
| Property | Property Value |
|---|---|
| sku | F-JCK50AM2L |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | <50mm> |
