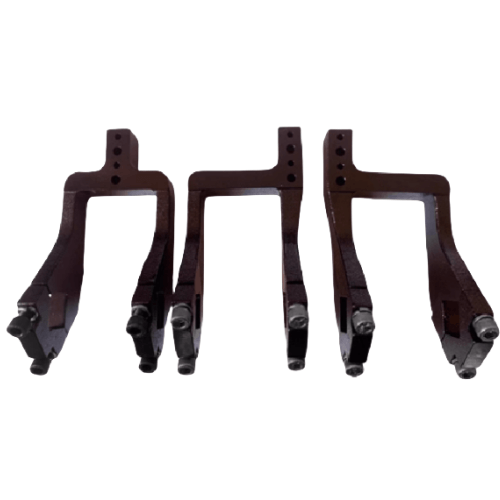

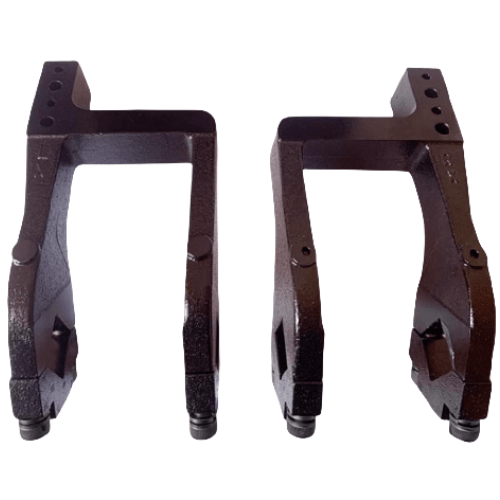

Airtac F-JCK-AM Clamping Arm F-JCK50AM2R
AirTAC F-JCK-AM Clamping Arm F-JCK50AM2R Technical Specifications
- Full model code: F-JCK50AM2R
- Series: AM series precision clamping arm
- Clamping force: 50N max (adjustable via pressure regulation)
- Stroke: ±15mm
- Operating pressure: 0.2-0.7 MPa
- Body material: Anodized aluminum alloy (AL6063-T5)
- Sliding components: Steel guide rods with chromium plating
- Seals: NBR rubber (FDA-compliant option available)
- Repeat accuracy: ±0.02mm
- Operating temperature: -10℃ to 60℃
- Mounting holes: 4×M6 threaded (8mm depth)
- Weight: 1.2kg ±5% (excluding accessories)
- Dimensions: 150mm(L) × 50mm(W) × 80mm(H)
- Surface roughness: Ra0.8μm (sliding surfaces)
- Vibration resistance: 4.9m/s² max
- Shock resistance: 147m/s² (3-axis direction)
Dual-acting pneumatic clamping arm with self-lubricating guides, featuring anti-vibration design for high-precision positioning. The staggered seal structure prevents particle ingress, with optional cleanroom certification (ISO Class 5 compliant). Integrated air passage design allows daisy-chaining of multiple units.
- PCB fixture systems in electronics manufacturing
- Automated optical inspection (AOI) equipment
- Medical device assembly stations
- Robotic end-effector tool changing systems
- Semiconductor wafer handling
- Precision grinding machine workholding
Installation guidelines:
Maintain 0.5-1mm clearance between clamp faces during initial setup.
Use M6×12mm SHCS bolts with 8Nm torque. For vertical mounting,
install air exhaust downward. Lubricate guide rods monthly with
ISO VG32 hydraulic oil.
| Property | Property Value |
|---|---|
| sku | F-JCK50AM2R |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | <50mm> |
