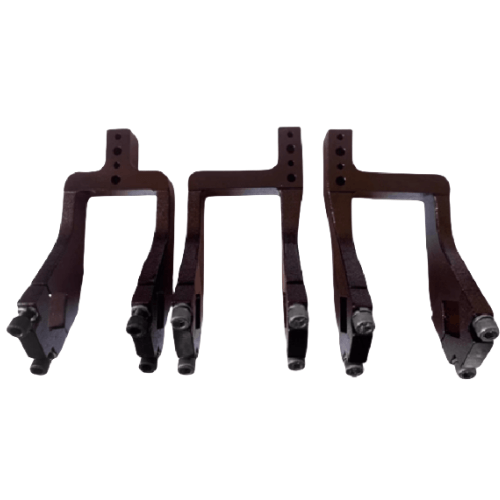

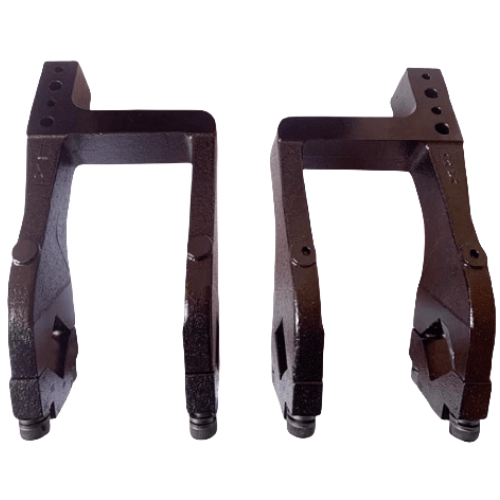

Airtac F-JCK-AM Clamping Arm F-JCK80AM1C
AirTAC F-JCK-AM Series Clamping Arm F-JCK80AM1C Technical Specifications
- Full model number: F-JCK80AM1C
- Clamping force: 80N (adjustable via pressure regulation)
- Stroke length: 20±1mm
- Operating pressure: 0.2-0.7 MPa
- Air consumption: 4.5cm³ per cycle
- Arm material: Anodized aluminum alloy (AL6061-T6)
- Piston material: Hardened stainless steel (SUS304)
- Seal type: Double-lip NBR seals with wear indicator
- Temperature tolerance: -10℃ to 80℃
- Surface hardness: HV400±50 (anodized coating)
- Mounting pattern: ISO 6432 compliant (16mm rail compatible)
- Repeat accuracy: ±0.02mm
- Weight: 485g ±2%
- Dimensions: 132mm(L) × 48mm(W) × 38mm(H)
High-precision pneumatic clamping arm with self-locking mechanism, featuring dual-guide rod stabilization for vibration-resistant operation. The tapered jaw design provides 4-point contact grip alignment, optimized for delicate workpiece handling. Requires ISO 8573-1:2010 Class 3 compressed air.
- CNC machining center workpiece fixturing
- Automated optical inspection (AOI) positioning
- PCB assembly line component retention
- Robotic welding jig systems
- Pharmaceutical blister packaging alignment
Installation protocol:
Lubricate guide rods with ISO VG32 hydraulic oil before initial use.
Maintain 0.5mm clearance between jaw faces during parallel mounting.
Cycle 10x at 0.3MPa before load application.
| Property | Property Value |
|---|---|
| sku | F-JCK80AM1C |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | 80 mm |
