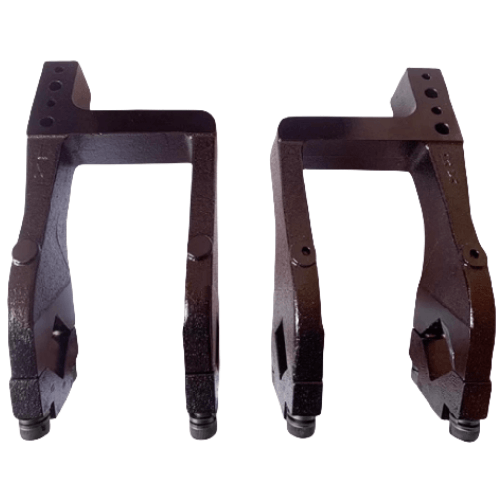

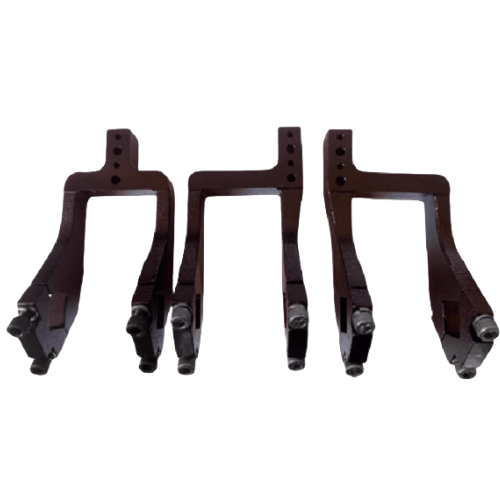

Airtac F-JCK-AM Clamping Arm F-JCK80AM1L
AirTAC F-JCK-AM Clamping Arm F-JCK80AM1L Technical Specifications
- Model: F-JCK80AM1L
- Series: F-JCK-AM Modular Clamping System
- Max Clamping Force: 500N (112 lbf)
- Stroke Adjustment Range: 0-30mm
- Repeat Positioning Accuracy: ±0.02mm
- Cylinder Compatibility: SDA/SDB/SUD series ø32-50mm
- Mounting Orientation: Horizontal/Vertical (dual configuration)
- Operating Temperature: -10℃ to 80℃
- Material: Aluminum alloy 6063-T5 (main structure)
- Surface Treatment: Hard anodized (15-20μm thickness)
- Weight: 1.8kg (3.97 lbs)
- Dimensions: 180mm(L) × 80mm(W) × 45mm(H)
- Mounting Hole Spacing: 150mm ±0.1mm (center-to-center)
- Bolt Hole Size: M8 × 4 (8mm diameter through-holes)
- Arm Stiffness: ≥18N/μm (axial direction)
Precision-engineered modular clamping arm with dual-stage locking mechanism, featuring hardened guide rails and wear-resistant PTFE-coated sliding surfaces. The F-JCK80AM1L incorporates a mechanical amplification system that converts 70% of cylinder thrust into vertical clamping force, with visual stroke indicators and torque calibration marks. Requires periodic lubrication of sliding components using ISO VG32 hydraulic oil.
- Robotic end-effector tool changing stations
- CNC machining fixture quick-change systems
- Automotive welding line part positioning
- Optical inspection equipment sample fixation
- PCB assembly conveyor pallet locking
Installation protocol:
Always preload clamping arm at 20% of maximum force before final tightening.
Maintain 0.05-0.1mm clearance between stopper plate and base during alignment.
Not recommended for continuous impact loads exceeding 15Hz.
- AirTAC SDB50×50 cylinders for heavy-duty clamping
- F-MSL-12 magnetic sensors for position feedback
- APV-04 proportional valves for force gradation
| Property | Property Value |
|---|---|
| sku | F-JCK80AM1L |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | 80 mm |
