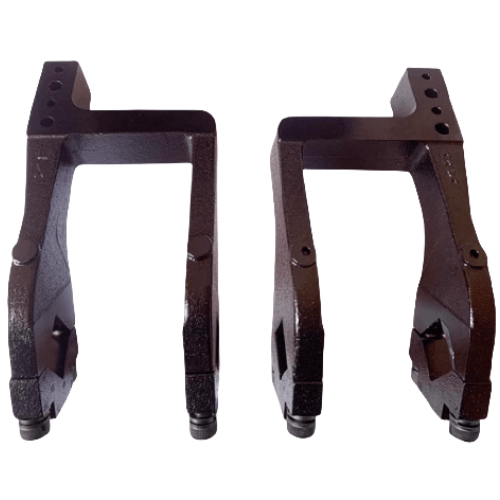

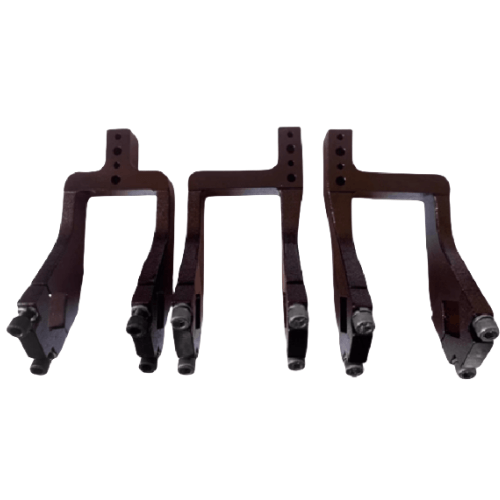

Airtac F-JCK-AM Clamping Arm F-JCK80AM1R
AirTAC F-JCK-AM Clamping Arm F-JCK80AM1R Technical Specifications
- Model: F-JCK80AM1R
- Series: F-JCK-AM Precision Clamping Unit
- Clamping force: 80N (adjustable via pressure regulation)
- Stroke: 20mm (standard), customizable up to 50mm
- Clamping range: Ø5mm to Ø30mm workpiece diameter
- Repeat accuracy: ±0.02mm
- Compatible cylinder: SDA/SUD series Ø32-50mm
- Material: Anodized aluminum alloy body, polyurethane jaw pads
- Operating pressure: 0.2-0.7 MPa
- Temperature resistance: -10℃ to 80℃
- Weight: 1.85 kg (including mounting accessories)
- Dimensions: 158mm(L) × 62mm(W) × 85mm(H)
- Seal type: NBR rubber (oil-resistant)
- Mounting: M6 threaded holes (4-point fixation)
- Surface hardness: HV400 aluminum, 90±2 Shore A jaw surface
Precision-engineered parallel gripper arm with self-centering mechanism, featuring dual guide rods for enhanced stability during high-cycle operations. The hardened steel linear guides provide wear resistance exceeding 500km travel distance. Includes built-in shock absorbers for smooth end-position damping.
- CNC machine tool workpiece positioning
- Automated assembly line component handling
- Robotic end-effector tool changing systems
- Precision fixture alignment in optical manufacturing
- Packaging machine product orientation control
Installation guidance:
Maintain 0.05-0.1mm clearance between jaw faces during initial setup.
Lubricate guide rods with ISO VG32 hydraulic oil monthly. Maximum
lateral load capacity: 30N. Not suitable for continuous impact loads
exceeding 5Hz cycle rate.
| Property | Property Value |
|---|---|
| sku | F-JCK80AM1R |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | 80 mm |
