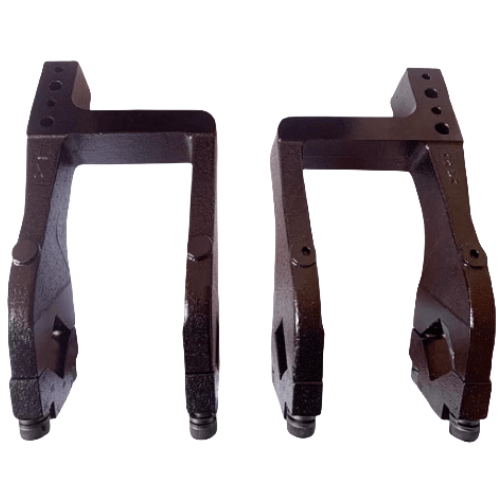

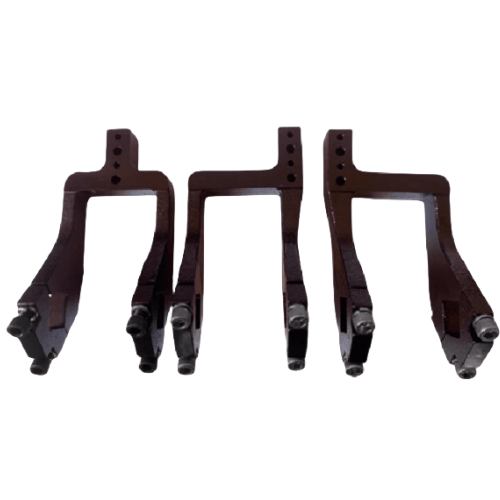

Airtac F-JCK-AM Clamping Arm F-JCK80AM2C
AirTAC F-JCK-AM Clamping Arm F-JCK80AM2C Technical Details
- Model: F-JCK80AM2C
- Series: F-JCK-AM (Heavy Duty Clamping Arm)
- Clamping force: 80N (8.16kgf) at 0.5MPa
- Stroke: ±10mm adjustable
- Material: Aluminum alloy body with hardened steel jaws
- Mounting hole spacing: 50mm ±0.1mm (ISO standardized)
- Operating pressure: 0.2-0.7 MPa
- Weight: 1.2kg ±5%
- Dimensions: 150mm(L) × 80mm(W) × 45mm(H)
- Surface treatment: Anodized aluminum with anti-corrosion coating
- Compatible cylinder series: SDA/SDB/SDC 16-32mm bore
- Repeat positioning accuracy: ±0.03mm
- Operating temperature: -10℃ to 80℃
- Vibration resistance: 10-55Hz with 1.5mm amplitude
High-precision mechanical clamping arm with dual-guide rod structure, featuring zero-backlash ball screw adjustment for micron-level positioning. Integrated wear compensation mechanism extends service life to over 500,000 cycles. Includes phosphate coating on sliding surfaces for dry-operation capability.
- CNC machine tool fixture systems
- Automotive parts assembly positioning
- Electronics PCB holding during soldering
- Precision measuring equipment workholding
- Packaging machine product stabilization
Installation protocol:
Use M6×12 mounting bolts (8.8 grade min.) with 8-10Nm torque.
Align within 0.2mm parallel tolerance relative to workpiece plane.
Lubricate guide rods monthly with ISO VG32 hydraulic oil.
Critical note:
Avoid side-impact loads exceeding 30N. For vertical mounting,
install secondary mechanical lock. Maximum jaw spread: 25mm.
| Property | Property Value |
|---|---|
| sku | F-JCK80AM2C |
| Clamping Arm Model Code | Offset 15mm |
| Bore Diameter | 80 mm |
