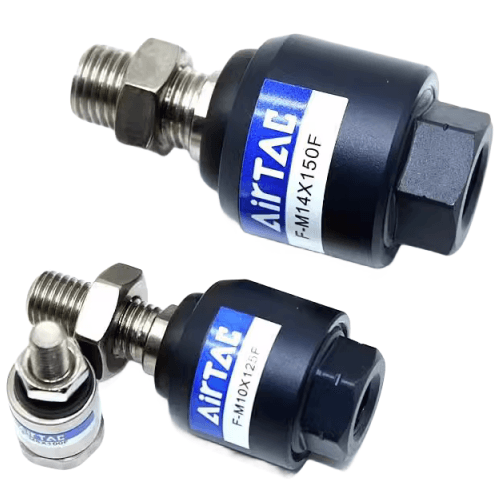

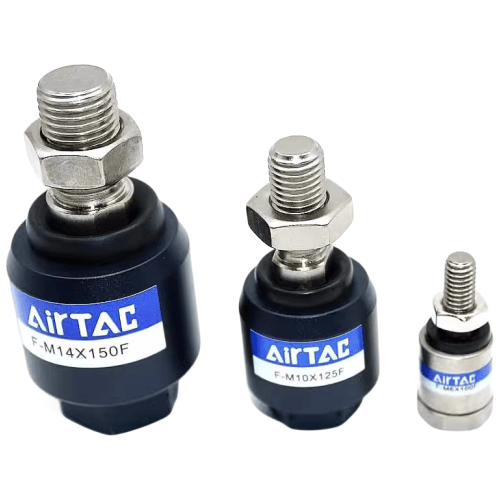

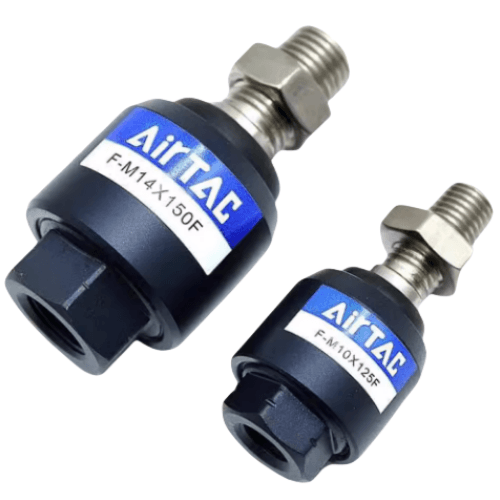

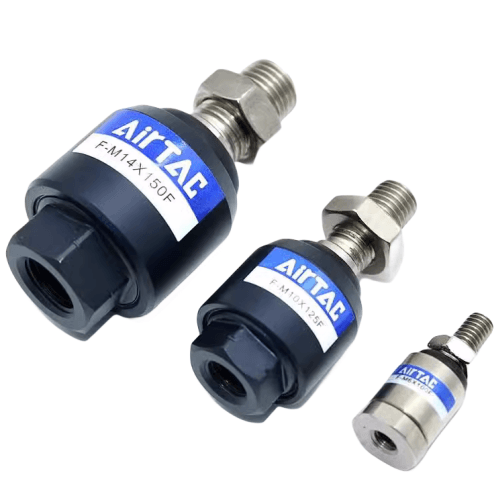

Airtac F-M-F Floating Joint Assembly F-M12X125F
AirTAC F-M-F Floating Joint Finished Assembly F-M12X125F Technical Details
- Model: F-M12X125F (F-M-F series)
- Thread specification: M12×1.5 male-female thread
- Effective stroke: ±1.5mm (axial compensation)
- Angular misalignment: ±5° max
- Max lateral offset: 0.8mm
- Rated load: 450N (dynamic), 1,350N (static)
- Material:
- Main body: Aluminum alloy ADC12
- Ball seat: Carbon steel with nickel plating
- Spring: SUS304 stainless steel
- Surface treatment: Anodized (body), Electroless nickel (moving parts)
- Operating temperature: -20℃ to +80℃
- Weight: 0.25kg ±5% (with packaging)
- Dimensions:
- Total length: 125mm (thread engagement included)
- Body diameter: Φ20mm
- Flange thickness: 8mm
- Installation height: 32mm (from base to top)
- Protection class: IP54 (dust and splash resistant)
- Lubrication: Pre-lubricated with Molykote EM-30L grease
High-precision floating joint with triple compensation capability (axial, angular, and lateral displacement). Features anti-corrosion treatment for harsh environments and maintenance-free operation. The spring-loaded design ensures constant contact pressure while absorbing vibration impacts up to 15G acceleration.
- Pneumatic cylinder rod-end connections in pick-and-place systems
- Misalignment compensation for linear guide systems
- Vibration damping in CNC machine tooling fixtures
- Robotic end-effector mounting interfaces
- Packaging machine rotary-to-linear motion conversion points
Installation guidelines:
Apply 6-8Nm torque during assembly. Use thread locker on male threads if subjected to
continuous vibration. Avoid exceeding 120 RPM rotational speed in dynamic applications.
Perform alignment check every 50,000 cycles in high-frequency operations.
| Property | Property Value |
|---|---|
| sku | F-M12X125F |
| Thread Pitch | 1.25mm |
| Thread Specification | 12mm |
