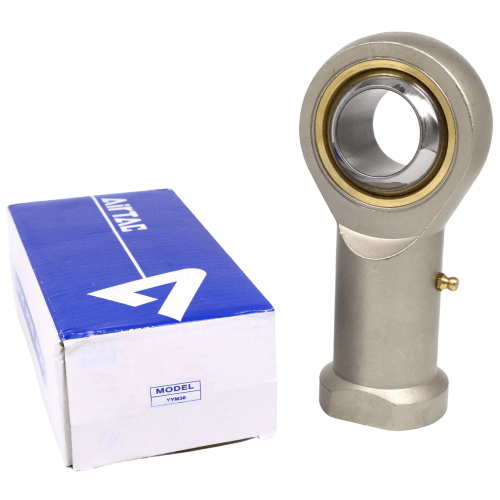

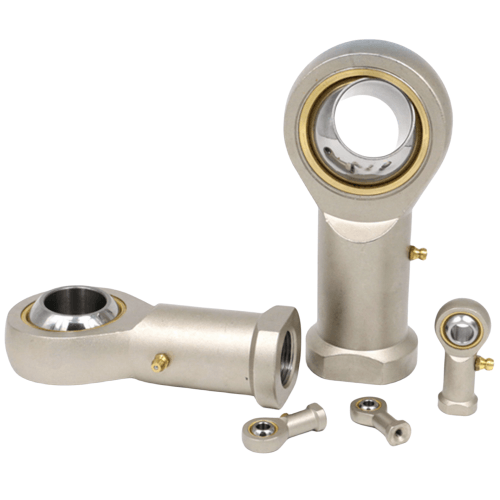

Airtac F-M-U Rod End Joint Assembly Kit F-M10X125U
AirTAC F-M-U Series Rod End Bearing Kit F-M10X125U Technical Details
- Full model designation: F-M10X125U (Complete assembly kit)
- Thread specification: M10×1.25 male thread (ISO metric standard)
- Shank length: 125mm (precision ground ±0.2mm tolerance)
- Ball diameter: 14mm (hardened chromium steel)
- Pivot angle: ±25° maximum angular deflection
- Load capacity: Static 1,250N / Dynamic 850N
- Bearing type: Maintenance-free polymer liner (PTFE composite)
- Surface treatment: Zinc-nickel plating (8-12μm thickness)
- Operating temperature: -30℃ to +120℃ continuous
- Weight: 285g ±5g (complete assembly)
- Dimensions: 145mm(L) × 28mm(W) × 28mm(H) (packaged)
- Included components: Pre-assembled rod end, lock nut (M10×1.25), anti-vibration washers (2pcs)
Industrial-grade rod end bearing kit designed for high-cycle pivot applications. Features dual sealing lip design with integrated dirt wiper for contamination resistance. The cold-forged body provides enhanced tensile strength while maintaining smooth articulation. Pre-lubricated for immediate installation with 316 stainless steel ball for corrosion resistance in harsh environments.
- Linear actuator linkage systems in automated production lines
- Steering mechanism pivot points in AGVs (Automated Guided Vehicles)
- Hydraulic cylinder mounting interfaces for construction equipment
- Textile machinery tension rod connections
- Robotic arm wrist joint load transfer applications
Apply 20-25Nm torque during lock nut tightening using crowfoot wrench.
Ensure minimum 2 full threads protrude beyond locking mechanism.
Avoid side-loading during installation - use alignment jig for high-precision applications.
Re-torque after 50 operating cycles.
Periodic inspection recommended every 2,000 operating hours. Relubrication possible through zerk fitting (grease type: NLGI #2 lithium complex). Replace if axial play exceeds 0.5mm or radial movement surpasses 1.2mm.
| Property | Property Value |
|---|---|
| sku | F-M10X125U |
| Thread Pitch | 1.25mm |
| Thread Specification | M10 |
