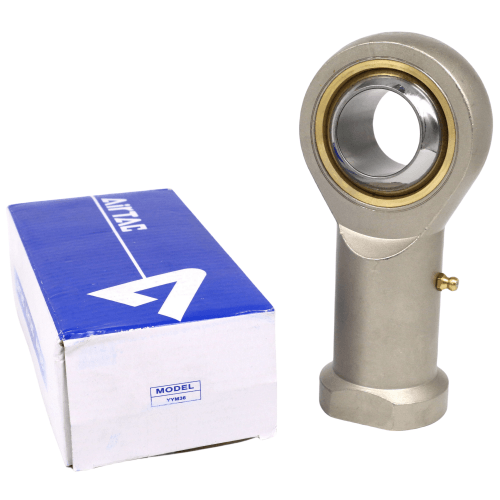

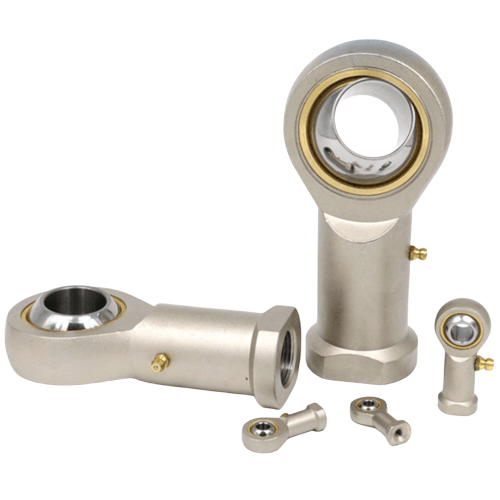

Airtac F-M-U Rod End Joint Assembly Kit F-M14X150U
AirTAC F-M-U Series F-M14X150U Rod End Bearing Assembly Specifications
- Model: F-M14X150U
- Type: Female thread rod end bearing with universal joint
- Thread specification: M14×1.5 internal thread
- Rod diameter: Ø14mm ±0.1mm
- Total length: 150mm ±1.5mm
- Angular articulation: ±25° static / ±12° dynamic
- Radial load capacity: 2,850N (dynamic) / 5,700N (static)
- Axial load capacity: 1,420N (dynamic) / 2,840N (static)
- Bearing material: SAE 1045 steel with zinc-nickel plating
- Spherical surface hardness: HRC 58-62
- Temperature range: -30℃ to +120℃
- Surface treatment: Electro-galvanized (8-12μm)
- Installation torque: 70-90 N·m (lubricated condition)
- Weight: 320g ±10g
- Dimensions: 150mm(L) × 24mm(W) × 24mm(H)
Precision-engineered rod end bearing assembly featuring chromium-plated spherical surfaces for reduced friction wear. The dual-lip PTFE seal retains grease while excluding contaminants, with a built-in wear indicator groove (0.5mm depth) for maintenance monitoring. Includes pre-installed M14 locknut with nylon insert.
- Industrial robotic arm articulation joints
- Hydraulic cylinder pivot connections
- Conveyor system tension adjustment mechanisms
- Agricultural equipment steering linkages
- Automated warehouse shuttle carriages
Installation note:
Apply lithium soap-based grease (NLGI #2) to spherical surface before assembly.
Torque values should be verified after 50 operational cycles due to initial settling.
Avoid side-loading during installation - use alignment jigs for parallel mounting.
| Property | Property Value |
|---|---|
| sku | F-M14X150U |
| Thread Pitch | 1.5mm |
| Thread Specification | M14 |
