Airtac F-M-U Rod End Joint Assembly Kit F-M16X150U

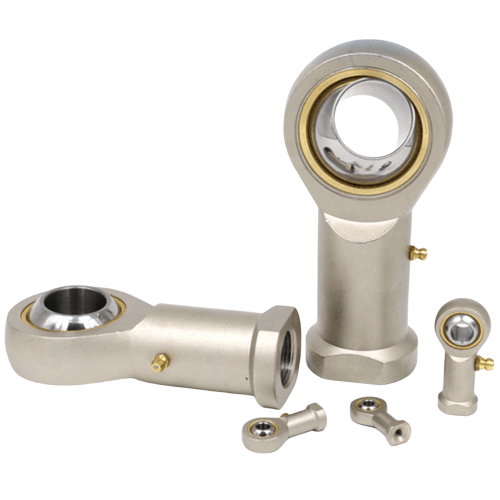

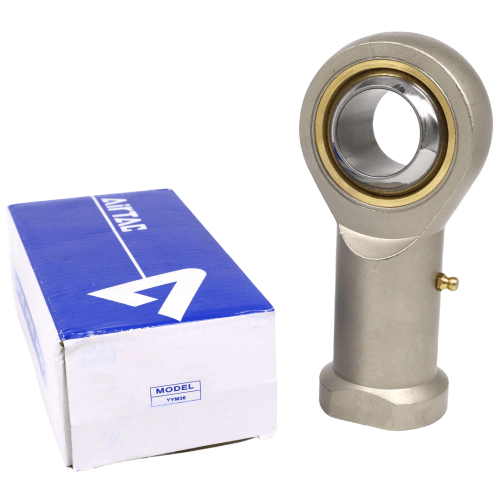

AirTAC F-M-U Series Rod End Joint Assembly F-M16X150U Technical Details
- Full model designation: F-M16X150U
- Joint type: Maintenance-free steel reinforced rod end
- Thread specification: M16×2 (ISO metric coarse thread)
- Rod diameter: 16mm ±0.02mm
- Total length: 150mm ±1.5mm (threaded portion 38mm)
- Angular articulation: ±25° permanent rotation capability
- Load capacity: 20kN static / 12kN dynamic
- Bearing material: Carbon steel core with zinc plating + PTFE/Nylon composite liner
- Temperature tolerance: -30℃ to +120℃ continuous operation
- Installation torque: 120-140Nm (dry thread condition)
- Surface treatment: Electro-galvanized (8-12μm thickness)
- Weight: 0.45kg ±3%
- Dimensions: 150mm(L) × 32mm(W) × 32mm(H)
Precision-engineered pivot joint featuring integrated spherical bearings with self-lubricating composite surfaces. The cold-forged body provides exceptional fatigue resistance, while the triple-seal design (radial lip seal + dual O-rings) ensures 500,000+ cycles without maintenance. Includes pre-installed M16 jam nut with nylon insert for vibration resistance.
- Pneumatic cylinder linkage systems in packaging machinery
- Articulated joints for robotic material handling arms
- Suspension components in automated guided vehicles (AGVs)
- Thrust rod connections for hydraulic power units
- Steering linkages in agricultural equipment
Installation protocol:
Apply medium-strength thread locker (LOCTITE 243 equivalent) on male threads before assembly.
Torque in three progressive stages (40Nm → 80Nm → 120Nm) using flank contact wrench.
Avoid axial sideload exceeding 15% of rated capacity.
| Property | Property Value |
|---|---|
| sku | F-M16X150U |
| Thread Pitch | 1.5mm |
| Thread Specification | M16 |
