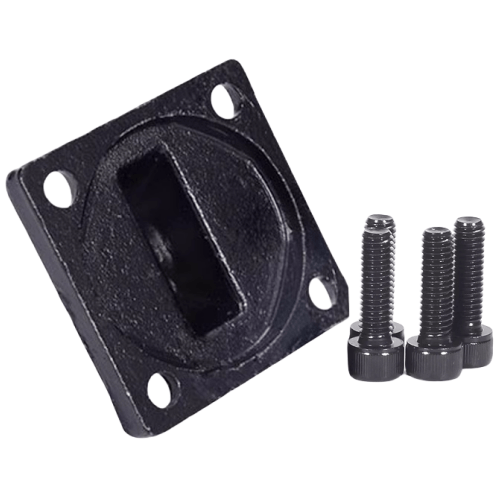

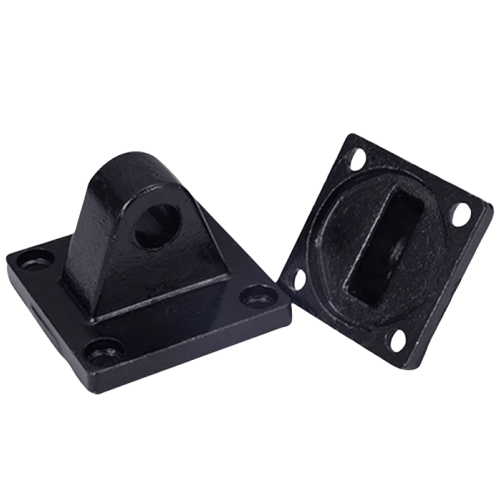

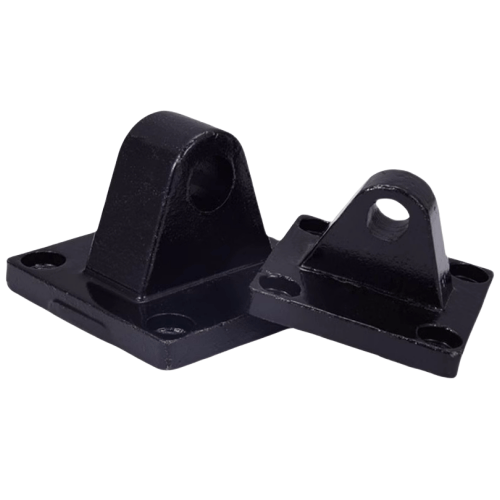

Airtac F-SC-CA Single Lug Bracket Assembly F-SC160CA
AirTAC F-SC-CA Single-Ear Mounting Bracket Complete Kit F-SC160CA Specifications
- Model: F-SC160CA
- Type: Single-ear fixed bracket assembly (pre-assembled kit)
- Material: Stainless steel main body + aluminum alloy reinforcement plate
- Dimensions: 160mm(L) × 42mm(W) × 38mm(H)
- Weight: 870g ±2% (including all fasteners)
- Load capacity: Max 980N dynamic / 1,470N static
- Mounting hole size: Ø12.5mm with 25mm pitch spacing
- Temperature resistance: -30℃ to 150℃ (continuous operation)
- Surface treatment: Electroless nickel plating (8-12μm thickness)
- Corrosion resistance: ISO 9227 salt spray test 96hrs
- Compatibility: Designed for SDA/SMA/SCA series 160mm bore cylinders
Heavy-duty mounting solution featuring vibration-resistant design with dual locking M8 hex screws (included). The reinforced rib structure minimizes flexing under torsional loads. Includes stainless steel shim plates for precise cylinder alignment and 4x CR12MoV alloy mounting bolts with anti-loosening patches.
- Vertical cylinder installations in robotic welding arms
- High-cycle packaging machinery with repetitive impacts
- Outdoor hydraulic-pneumatic hybrid systems
- Food processing equipment requiring frequent washdowns
Installation protocol:
Torque mounting bolts to 28-32N·m using crisscross pattern. Apply MOCO CG-7P
grease to sliding surfaces before cylinder insertion. Avoid side-impact forces exceeding 300N.
| Property | Property Value |
|---|---|
| sku | F-SC160CA |
