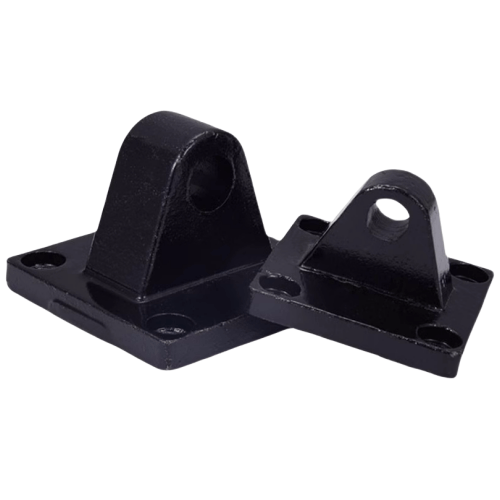

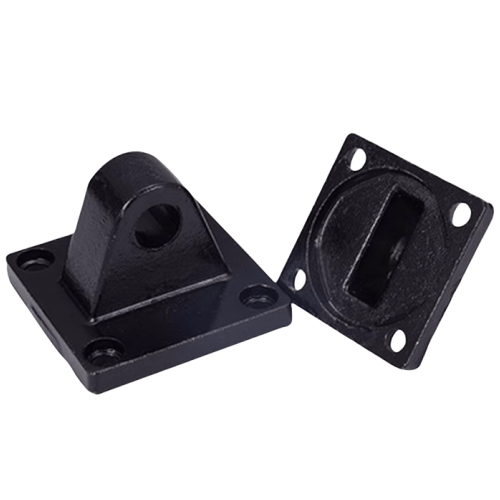

Airtac F-SC-CA Single Lug Bracket Assembly F-SC40CA
AirTAC F-SC-CA Single Ear Mounting Bracket Kit F-SC40CA Technical Details
- Model: F-SC40CA (Complete Kit)
- Material: Aluminum alloy ADC12
- Surface treatment: Anodized (gray) + nickel-plated screws
- Hole spacing: 40±0.2mm (center-to-center)
- Mounting hole size: M6 through holes
- Bracket thickness: 8mm
- Max load capacity: 15kg (static)/8kg (dynamic)
- Temperature resistance: -30℃ to 120℃
- Anti-corrosion rating: 96hrs salt spray test passed
- Fastener torque: 2.5-3.0N·m (M6 screw specification)
- Weight: 225g ±5% (including all hardware)
- Dimensions: 80mm(L) × 40mm(W) × 18mm(H)

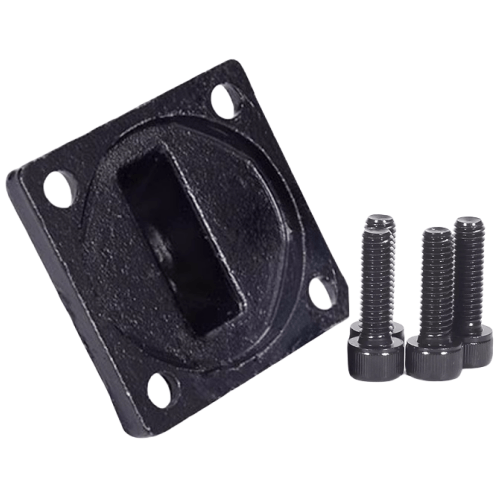

Heavy-duty single ear mounting solution with vibration-damping design, featuring precision-machined alignment grooves (0.5mm depth) for secure component positioning. Kit includes 4x M6×16 stainless steel hex socket screws and 8x anti-loosening washers pre-assembled for immediate installation.
- Cylinder mounting in automated assembly lines
- Sensor bracket for robotic welding stations
- Vibration-prone environments like CNC machinery
- Outdoor equipment requiring weather resistance
- Modular pneumatic system configurations
Installation protocol:
Apply thread-locking compound to screws when used in high-vibration environments.
Ensure mating surfaces are clean - maximum allowable debris height 0.02mm.
Torque sequence: First pass at 1.5N·m, final torque at 2.8N·m in cross pattern.
| Property | Property Value |
|---|---|
| sku | F-SC40CA |
