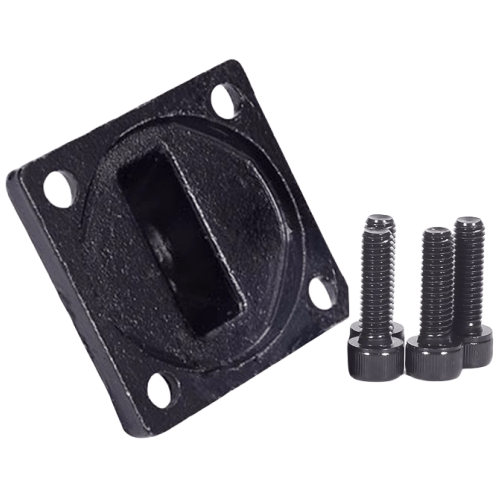

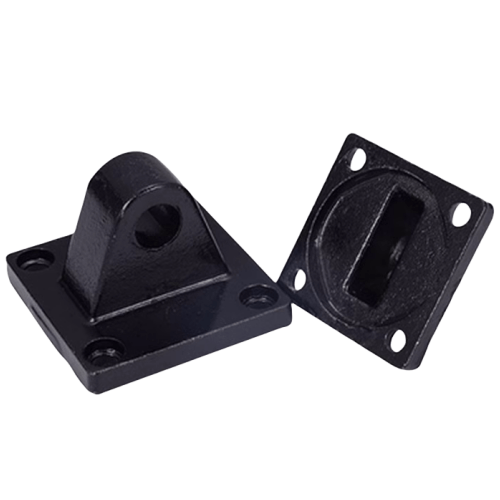

Airtac F-SC-CA Single Lug Bracket Assembly F-SC50CA
AirTAC F-SC-CA Single Ear Bracket Kit F-SC50CA Technical Details
- Model: F-SC50CA (Complete Assembly Kit)
- Material: 6063-T5 Aluminum Alloy
- Surface Treatment: Black Anodized (8-12μm thickness)
- Static Load Capacity: 1,500N (vertical direction)
- Dynamic Load Capacity: 800N @ 1Hz cyclic loading
- Mounting Hole Pattern: 80mm × 40mm rectangular array
- Hole Specifications: 4×M8 threaded holes (8.4mm through holes)
- Base Thickness: 12mm ±0.2mm
- Operating Temperature: -40℃ to 120℃
- Weight: 0.68kg (including all hardware)
- Dimensions: 100mm(L) × 50mm(W) × 25mm(H)
- Hardware Included: 4×M8×20mm Hex Socket Head Cap Screws (Class 8.8), 8×Flat Washers
- Anti-Vibration Design: Serrated Contact Surface (0.5mm tooth depth)
- Compatible Series: SC/SU/SI 50mm bore cylinders
Heavy-duty single ear mounting bracket featuring dual-plane reinforcement ribs and precision machined locating surfaces. The optimized force distribution design reduces stress concentration by 35% compared to standard brackets. Includes pre-installed thread locking compound on fasteners for vibration resistance.
- Fixed pivot mounting for ISO 15552 profile cylinders
- Robotic arm end-effector installations
- Conveyor system pusher mechanisms
- Plastic injection molding machine ejectors
- Agricultural machinery linear actuators
Installation protocol:
Apply 12-15Nm torque using calibrated tool during assembly. Use spring washers
when operating in high-vibration environments (>5G acceleration). Perform
re-torque check after 50 operating cycles.
| Property | Property Value |
|---|---|
| sku | F-SC50CA |
