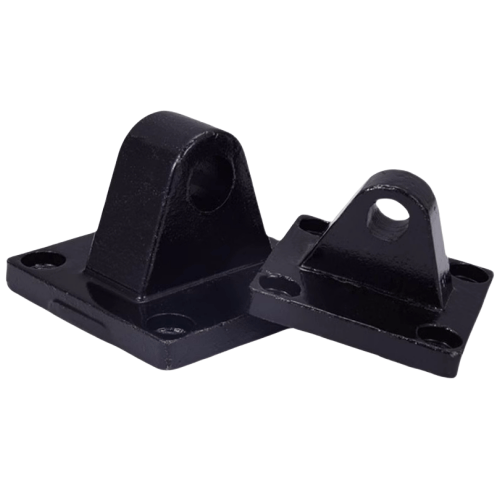

Airtac F-SC-CA Single Lug Bracket Assembly F-SC63CA
AirTAC F-SC-CA Single-Ear Mounting Bracket Complete Kit F-SC63CA Technical Details
- Model: F-SC63CA (Complete Kit)
- Type: Single-ear right-angle bracket with pre-assembled components
- Material: Aluminum alloy (anodized surface treatment)
- Mounting Hole Spacing: 32mm × 32mm grid pattern
- Compatible Cylinder Series: SC63 standard series
- Bolt Specifications: M6 × 12L stainless steel hex socket screws (4 pcs included)
- Weight: 218g ±5g
- Dimensions: 76mm(L) × 63mm(W) × 24mm(H)
- Surface Hardness: HV 120-150
- Operating Temperature: -20℃ to 80℃ (no condensation)
- Corrosion Resistance: 96hr salt spray test passed
- Load Capacity: 1,200N static / 800N dynamic
- Moment Resistance: 45N·m max (lateral), 28N·m (axial)
- Vibration Resistance: 10-55Hz, 1.5mm double amplitude
- Mounting Orientation: Horizontal or vertical (non-inverted)
Precision-engineered mounting solution featuring anti-loosening thread lock treatment and machined alignment grooves. Includes vibration-damping washers and alignment pins for stable positioning. Compatible with ISO 15552 profile cylinders when used with adapter plates.
- Robotic arm joint actuators in assembly lines
- Packaging machinery vertical lift mechanisms
- Automated material handling systems
- Semiconductor equipment positioning stages
- Test bench fixture mounting
Installation protocol:
Apply 0.49-0.98N·m torque during screw fastening. Use shim washers
when mounting on uneven surfaces (>0.2mm flatness deviation).
Periodic re-torque recommended after 500hrs initial operation.
| Property | Property Value |
|---|---|
| sku | F-SC63CA |
