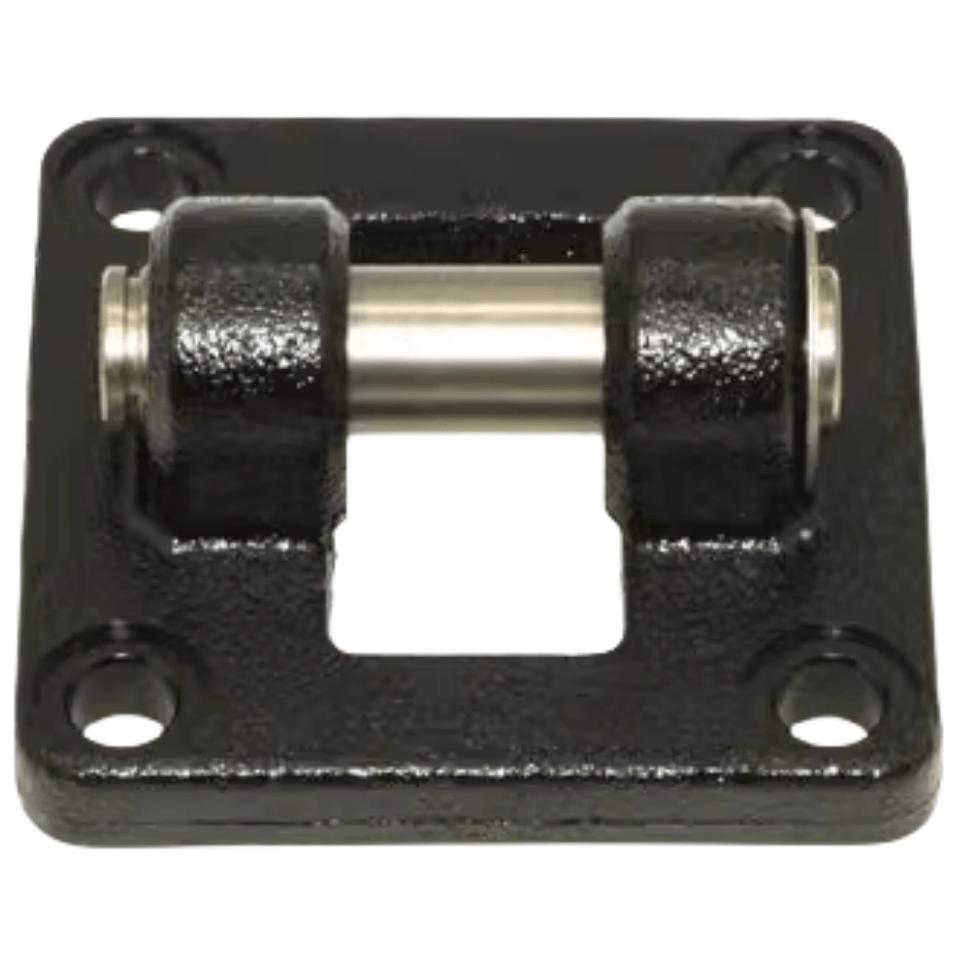

Airtac F-SC-CB Double Ear Fixed Bracket Complete Assembly Package F-SC32CB
AirTAC F-SC-CB Double Ear Fixation Bracket Kit F-SC32CB Technical Details
- Model: F-SC32CB (Complete Bracket Kit)
- Type: Bilateral mounting bracket with integrated shaft support
- Material: 6063-T5 Aluminum Alloy (Anodized surface)
- Compatible Cylinder Series: SC Standard Series Ø32mm
- Mounting Hole Pattern: 40mm × 40mm square (M8 threaded)
- Bore Diameter: 32mm ±0.02mm precision tolerance
- Shaft Diameter Compatibility: 12mm/16mm (adapters included)
- Fastener Grade: Class 8.8 Hex Socket Head Cap Screws (M6×20mm Qty4)
- Surface Hardness: HV 150-180 (anodized layer 15-20μm)
- Static Load Capacity: 1,200N radial / 800N axial
- Operating Temp Range: -40℃ to 120℃ (no sudden impact)
- Weight: 485g ±10g (including all hardware)
- Dimensions: 98mm(L) × 62mm(W) × 45mm(H) (max protrusions)
Heavy-duty bilateral support bracket engineered for precision alignment in pneumatic cylinder installations. Features CNC-machined mounting surfaces with dual anti-rotation pins (Ø6×8mm) and corrosion-resistant anodization. Includes stainless steel shim set (0.1/0.2/0.5mm) for axial play adjustment. Meets ISO 15552 mounting standards.
- Multi-axis pneumatic positioning systems
- Vertical cylinder mounting in press machinery
- End-effector support in robotic welding arms
- Vibration-prone environments like die-casting equipment
- High-cycle automation with >500,000 cycles/year
Installation protocol:
Apply 25-30N·m torque on M8 fasteners using cross-tightening sequence.
Lubricate shaft contact area with molybdenum disulfide grease.
Perform concentricity check with dial indicator (max 0.05mm TIR).
