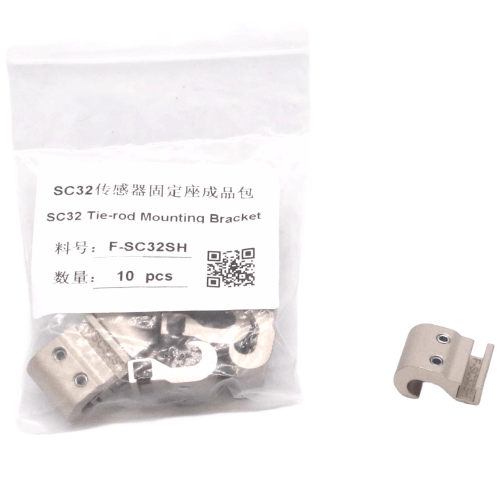

Airtac F-SC-H Sensor-Montagehalterung F-SC32SH
AirTAC F-SC-H Serie Sensorhalterungssatz F-SC32SH – Technische Details
- Modell: F-SC32SH (Komplettset)
- Material: Aluminiumlegierung 6063-T5 mit eloxierter Behandlung
- Kompatible Sensortypen: M8/M12 induktive und fotoelektrische Sensoren
- Montageart: Horizontale/vertikale Befestigung mit zwei Schrauben
- Einstellbereich: ±15° Schwenkbereich mit 360° Drehfunktion
- Lochabstand für die Montage: 32 mm (Toleranz ±0,2 mm)
- Gewindespezifikationen: M5×0,8 Befestigungsschrauben im Lieferumfang enthalten
- Oberflächenhärte: HV 80-100 (Eloxalschicht)
- Betriebstemperatur: -40℃ bis +120℃
- Vibrationsfestigkeit: 10–55 Hz, max. 1,5 mm Amplitude
- Gewicht: 228 g ±5 g (einschließlich aller Hardware)
- Abmessungen: 68 mm (L) × 42 mm (B) × 34 mm (H)
- Schutzart: IP40 (geschützt gegen werkzeuggroße Objekte >1 mm)
- Lieferumfang: 1x Halterungskörper, 2x M5×25 Sechskantschrauben, 2x M5 Flanschmuttern, 4x Gummidämpfer
Diese präzisionsgefertigte Sensormontagelösung bietet mehrachsige Verstellbarkeit für die Feinjustierung der Detektionsausrichtung. Die gehärtete, eloxierte Oberfläche ist beständig gegen mechanischen Verschleiß und chemische Korrosion, während integrierte Schwingungsdämpfer einen stabilen Betrieb auch in Umgebungen mit starken Stößen gewährleisten. Kompatibel mit allen gängigen Sensoren mit Standard-M8/M12-Anschluss.
- CNC-Werkzeugmaschinen-Positionsüberprüfungssysteme
- Automatisierte Objekterkennungsstationen für Förderbänder
- Rückmeldung zur Ausrichtung des Endeffektors des Roboterarms
- Produktzählmechanismen der Verpackungslinie
- Näherungssensorik für AGV (Automatisiertes Fahrerloses Fahrzeug)
Installationsprotokoll:
Beim Anziehen der Schrauben ein Drehmoment von 0,4–0,6 Nm anwenden. Die mitgelieferten Nylonscheiben verwenden.
Bei der Montage auf lackierten Oberflächen. Führen Sie anschließend eine Ausrichtungskalibrierung durch.
Thermische Stabilisierung von Maschinen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | F-SC32SH |
