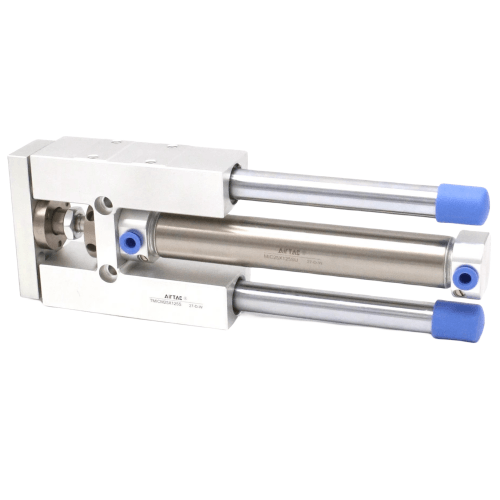

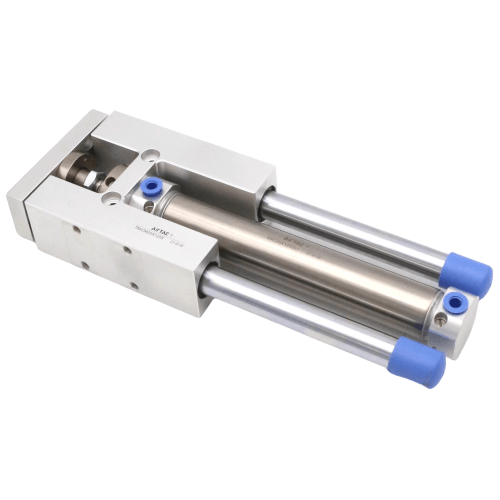

Airtac F-TMICM Führungseinheit Komplettset F-TMICM16X150
AirTAC F-TMICM16X150 Linearführungshalterung – Komplettset – Spezifikationen
- Modell: F-TMICM16X150
- Typ: Vormontierter Linearführungswagen mit integrierter Schiene
- Material: Aluminiumlegierung (Block) + verchromter Stahl (Welle)
- Wellendurchmesser: 16 mm (Toleranz ±0,005 mm)
- Hublänge: 150 mm (effektiver Hub)
- Belastbarkeit: 1.200 N dynamisch / 2.800 N statisch
- Schienentypkompatibilität: Linearführungen der Serien MGD/SHS
- Befestigungslochmuster: 60 mm × 60 mm quadratische Konfiguration
- Oberflächenbehandlung: Hartanodisiert (Block) + Ni-PTFE-Beschichtung (Schaft)
- Betriebstemperatur: -20℃ bis 80℃
- Gewicht: 2,45 kg (komplett montiert)
- Abmessungen: 200 mm (L) × 58 mm (B) × 34 mm (H)
- Vorspannungsstufe: Mittel (C2-Klasse)
- Wälzkörpermaterial: Wälzlagerstahl GCr15 (HRC 60-65)
- Wiederholgenauigkeit der Positionierung: ±0,01 mm
Präzisionsgeschliffenes Linearführungssystem mit gehärteter Welle und reibungsarmem Schlitten, inklusive integrierter Abstreifer zum Schutz vor Staub. Vormontierte Anschlagringe und Ausrichtstifte sind im Lieferumfang enthalten. Die Schmiernippel sind für ISO VG32-Fett geeignet. Ausgelegt für eine Laufleistung von 10.000 km unter Standardbelastung.
- CNC-Werkzeugwechslermechanismen
- Automatisierte optische Inspektionsstufen
- Vertikale Hebebühnen für Verpackungsmaschinen
- Roboter zur Handhabung von Halbleiterwafern
- 3D-Drucker-Portalsysteme
Installationshinweis:
Verwenden Sie 4x M6×25 Schrauben der Festigkeitsklasse 12.9 (nicht im Lieferumfang enthalten) mit einem Drehmoment von 18 Nm.
Die Parallelität der Schienen muss innerhalb von 0,05 mm/m eingestellt werden. Führen Sie die Erstschmierung durch.
mit 2-3 g Lithiumkomplexfett vor der Inbetriebnahme.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | F-TMICM16X150 |
