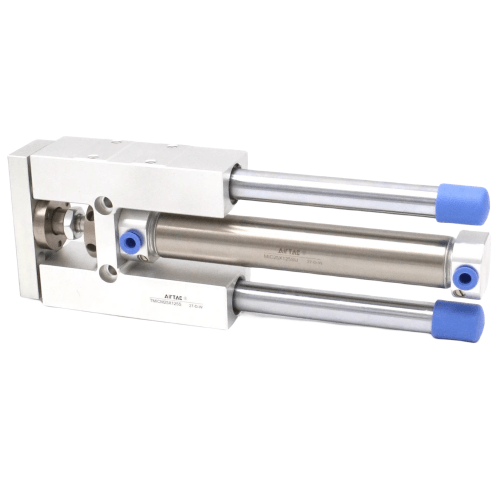

Airtac F-TMICM Führungseinheit Komplettset F-TMICM25X250
AirTAC F-TMICM25X250 Linearführungshalterung – Komplettpaket – Spezifikationen
- Modell: F-TMICM25X250
- Typ: Vormontiertes Linearführungssystem mit integriertem Schlitten
- Schienendurchmesser: 25 mm (±0,005 mm präzisionsgeschliffen)
- Hublänge: 250 mm (effektiver Hub 230 mm)
- Belastbarkeit:
- Dynamisch: 2,5 kN (radial), 1,8 kN (axial)
- Statisch: 5,2 kN (radial), 3,6 kN (axial)
- Material:
- Schiene: Gehärteter S55C-Stahl (HRC58-62)
- Wagen: Aluminiumlegierung ADC12 mit Stahlkugelumlauf
- Vorspannungsklasse: Mittlere Vorspannung (C2-Klasse)
- Genauigkeitsgrad: Normal (≤10μm/300mm)
- Abdichtung: Dreilippen-Kontaktdichtungen + Edelstahlabstreifer
- Gewicht: 1,7 kg (komplett montiert)
- Abmessungen:
- Schienenlänge: 250 mm
- Wagengröße: 65 mm (L) × 40 mm (B) × 25 mm (H)
- Breite der Montagebasis: 42 mm
- Temperaturbereich: -20℃ bis 100℃ (trockener Betrieb)
- Schmierung: Vorverpacktes Lithiumseifenfett (Nachschmierintervall: 500 km Fahrstrecke)
Hochsteife Linearführungslösung mit gehärteter Stahlschiene und präzisionsgeschliffenem Schlitten. Korrosionsbeständige Oberflächenbehandlung (Schwarzoxidbeschichtung) und mehrstufige Abdichtung für raue Umgebungen. Inklusive vormontierter Endschalteraufnahmen und standardisierter Befestigungslöcher (M6×1,0 Gewinde).
- CNC-Werkzeugwechsler-Gleitmechanismen
- Automatisierte Verpackungslinien-Schieberbaugruppen
- 3D-Drucker-Portalsysteme
- Roboter zur Handhabung von Halbleiterwafern
- Schiebetabletts für medizinische Bildgebungsgeräte
Installationsrichtlinien:
Die Befestigungsschrauben mit einem Drehmoment von 4,5-5,0 N·m in über Kreuzreihenfolge anziehen.
Schiene mit einer Parallelitätstoleranz von ≤0,05 mm/m ausrichten. Einlaufphase durchführen.
Prozedur (20 Zyklen voller Hub) vor Volllastbetrieb.
