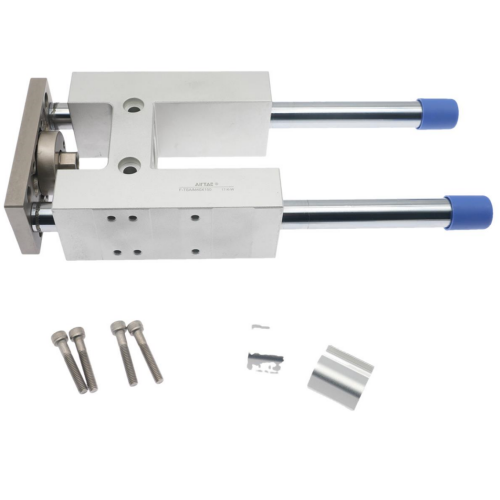

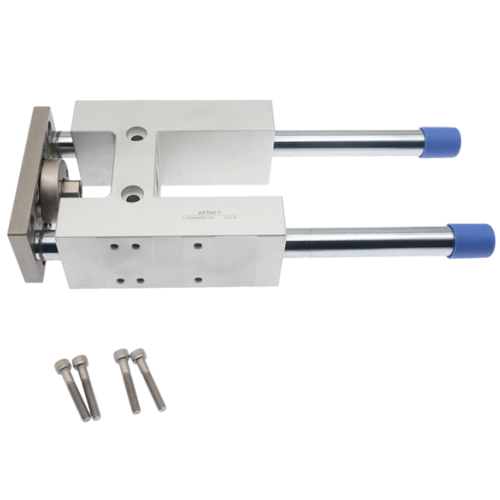

Airtac F-TSAI Einzelführungshalter F-TSAIM100X500
1. Innovative Kombination aus Führungsmechanismus und Zylinder in kompakter Bauweise;
2. Lageroptionen: Gleitlager (ideal für die Aufnahme radialer Lasten in Bremsanwendungen, bieten eine erhöhte Torsionssteifigkeit); Linearlager (geeignet für Hebevorgänge, Hochpräzisions-/Hochlastanwendungen und Anwendungen mit geringen Reibungsanforderungen);
3. Durch die optimierte Konstruktion der Führungseinheit werden multidirektionale Montagekonfigurationen ermöglicht;
4. Sanfte Dämpfungsanpassung für stoßfreie Bewegungssteuerung;
5. Verstellbare Sensorhalterungen für eine flexible Positionierung, um anwendungsspezifische Sensoranforderungen zu erfüllen.
Kategorie: Leitgeräte | Marke: AirTAC | Serie: F-TSAI (Anmerkung: Wichtige Fachbegriffe orientieren sich an den Standards der Pneumatikindustrie – „Gleitlager“, „Linearlager“, „Radiallastwiderstand“, „Torsionssteifigkeit“ und „Dämpfungseinstellung“ betonen die funktionale Präzision. Strukturelle Begriffe wie „multidirektionale Montage“ und „verstellbare Sensorhalterungen“ heben die Vielseitigkeit hervor. Der Markenname „AirTAC“ wird gemäß der internationalen Nomenklatur beibehalten.)
Spezifikationen der einzelnen Führungshalterung des AirTAC F-TSAIM100X500
- Modell: F-TSAIM100X500
- Typ: Linearführungs-Trägereinheit
- Material: Aluminiumlegierung (Hauptkörper) + Stahl (Führungskomponenten)
- Halterungslänge: 500 mm
- Schienenbreite: 100 mm
- Höhe: 38 mm ±0,2
- Gewicht: 2,85 kg ±2%
- Tragfähigkeit (statisch): 12.500 N
- Tragfähigkeit (dynamisch): 8.200 N
- Befestigungslochabstand: 60 mm (längs) × 80 mm (quer)
- Oberflächenbehandlung: Eloxiert (Gehäuse), Verchromt (Führungsflächen)
- Betriebstemperatur: -10℃ bis 80℃
- Präzisionsgrad: P5 (hohe Präzision)
- Kompatible Schiene: Linearführungen der Serie SHS/SBR
- Vorspannungsstufe: Mittel (C2)
Hochleistungs-Einzelführungsbügel, speziell für präzise Linearführungssysteme entwickelt. Ausgestattet mit einer zweireihigen Kugelumlaufkonstruktion mit 4-Punkt-Kontakt für erhöhte Drehmomentfestigkeit. Inklusive vorgebohrter Befestigungslöcher mit Senkbohrungen für M8-Schrauben (nicht im Lieferumfang enthalten). Die korrosionsbeständige, eloxierte Oberfläche gewährleistet Langlebigkeit in industriellen Umgebungen.
- Hochgeschwindigkeits-CNC-Werkzeugmaschinenschlitten
- Roboter zur Handhabung von Halbleiterwafern
- Automatisierte optische Inspektionsgeräte (AOI)
- Linearantriebe für Verpackungslinien
- Montagesysteme für medizinische Geräte
Installationsvoraussetzungen:
Erfordert eine Ebenheit der parallelen Montagefläche von ≤0,05 mm/m. Drehmomentschlüssel (14–16 N·m) verwenden.
Für eine gleichmäßige Anzugsreihenfolge der Schrauben. Lithiumfett auf die Führungsflächen auftragen.
Vor der Schienenmontage. Direkten Kontakt mit Kühlschmierstoffen vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | F-TSAIM100X500 |
| Bohrungsdurchmesser | 100 mm |
| Lagerkategorie | Bronzebuchse |
