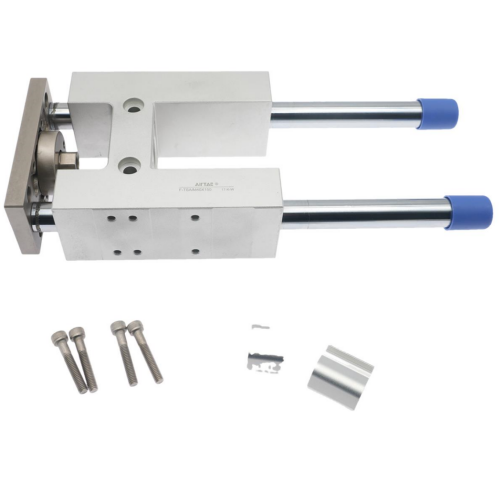

Airtac F-TSAI Einzelführungshalter F-TSAIM40X350
1. Innovative Kombination aus Führungsmechanismus und Zylinder in kompakter Bauweise;
2. Lageroptionen: Gleitlager (ideal für die Aufnahme radialer Lasten in Bremsanwendungen, bieten eine erhöhte Torsionssteifigkeit); Linearlager (geeignet für Hebevorgänge, Hochpräzisions-/Hochlastanwendungen und Anforderungen an geringe Reibung);
3. Durch die optimierte Konstruktion der Führungseinheit werden multidirektionale Montagekonfigurationen ermöglicht;
4. Sanfte Dämpfungsanpassung für stoßfreie Bewegungssteuerung;
5. Verstellbare Sensorhalterungen für eine flexible Positionierung, um anwendungsspezifische Sensoranforderungen zu erfüllen.
Kategorie: Leitgeräte | Marke: AirTAC | Serie: F-TSAI (Anmerkung: Wichtige Fachbegriffe orientieren sich an den Standards der Pneumatikindustrie – „Gleitlager“, „Linearlager“, „Radiallastwiderstand“, „Torsionssteifigkeit“ und „Dämpfungseinstellung“ betonen die funktionale Präzision. Strukturelle Begriffe wie „multidirektionale Montage“ und „verstellbare Sensorhalterungen“ heben die Vielseitigkeit hervor. Der Markenname „AirTAC“ wird gemäß der internationalen Nomenklatur beibehalten.)
Spezifikationen der AirTAC F-TSAIM40X350 Einachs-Führungseinheit
- Modell: F-TSAIM40X350
- Typ: Präzisions-Linearführungssystem
- Bohrungsdurchmesser: 40 mm
- Hublänge: 350 mm (±1 mm Toleranz)
- Maximale Belastbarkeit: 2.500 N (radial), 1.200 N (axial)
- Montageart: Beidseitig fixiert mit M8x1,25-Befestigungslöchern
- Schienenmaterial: Hochkohlenstoffhaltiger Chromlagerstahl (SUJ2-Äquivalent)
- Material des Schiebers: Aluminiumlegierung ADC12 mit Einsätzen aus gehärtetem Stahl
- Oberflächenbehandlung: Schwarz eloxiert (Schiene), stromlos vernickelt (Lagerflächen)
- Betriebstemperatur: -20℃ bis 80℃
- Schmierung: Vorgeschmiert mit Lithiumkomplexfett (Nachschmierintervall: 1.000 km Fahrstrecke)
- Gewicht: 1,85 kg ±3 %
- Abmessungen: 350 mm (L) × 48 mm (B) × 42 mm (H)
- Parallelität: ≤0,05 mm/100 mm
- Wiederholgenauigkeit der Positionierung: ±0,01 mm
Hochleistungs-Linearführungssystem mit zwei V-förmigen Rollenlagern für präzise Ausrichtungskompensation. Die gehärtete Stahlschiene mit Chrombeschichtung (3–5 µm Dicke) gewährleistet Verschleißfestigkeit, während der Gleiter aus Aluminiumlegierung die Massenträgheit reduziert. Integrierte Abstreifer verhindern Verunreinigungen durch Partikel.
- Hochgeschwindigkeits-Pick-and-Place-Roboterarme
- Präzisions-CNC-Werkzeugführungssysteme
- Automatisierte optische Inspektionsgeräte
- Roboter zur Handhabung von Halbleiterwafern
- Linearantriebssysteme in Reinraumumgebungen
Installationsprotokoll:
Erfordert drehmomentgesteuertes Anziehen (M8-Schrauben: 12-15 Nm) mit sequenziellem Kreuzmuster
Befestigung. Zwischen den Schienenenden muss ein Spielraum von 0,02–0,05 mm für die Wärmeausdehnung eingehalten werden.
Die Ausrichtung muss während der Installation mit einer Richtlatte mit einer Teilung von 0,02 mm/m überprüft werden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | F-TSAIM40X350 |
| Bohrungsdurchmesser | <40 mm> |
| Lagerkategorie | Bronzebuchse |
