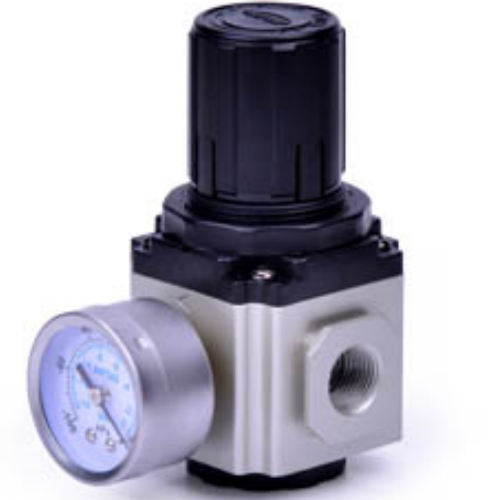

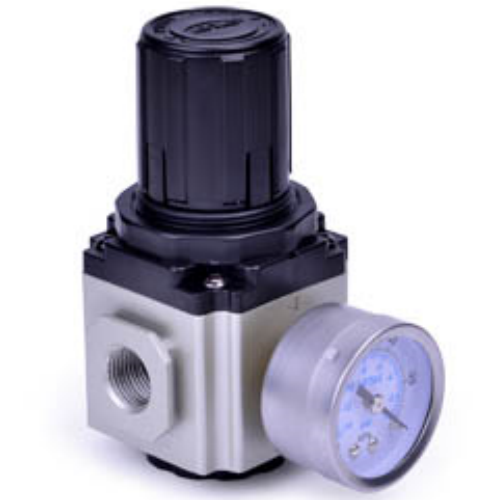

Airtac GVR Vakuumdruckregelventil GVR20006J
2. Stabile Druckregelung mit minimaler Druckabweichung und hervorragenden Druckeigenschaften;
3. Unterstützt sowohl die Montage an der Schalttafel als auch die optionale Installation mit fester Halterung.
Kategorie: Vakuumregelventil, Marke: AIRTAC, Serie: GVR
AirTAC GVR-Serie Vakuumdruckregler GVR20006J Technische Details
- Modell: GVR20006J
- Typ: Kombinierter Vakuum-/Druckregler (mechanischer Federregler)
- Anschlussgröße: PT1/4 (entspricht G1/4)
- Druckbereich: -100 kPa bis 0,8 MPa (Vakuum bis Überdruck)
- Effektive Fläche: 200 cm²
- Maximale Durchflussrate: 3.000 NL/min (ANR)
- Gehäusematerial: Aluminiumlegierung (eloxiert)
- Membranmaterial: Fluorkautschuk (FKM)
- Umgebungstemperatur: -5℃ bis 60℃ (kein Gefrieren)
- Gewicht: 850 g ±2 %
- Abmessungen: 118 mm (H) × 60 mm (B) × 60 mm (T)
- Montageausrichtung: Vertikal (Toleranz ±15°)
- Druckmessgeräte-Anschluss: M5×0,8 (zwei Manometer im Lieferumfang enthalten)
Dieser Multifunktionsregler wurde für die Vakuum- und Überdruckregelung in hybriden pneumatischen Systemen entwickelt. Er verfügt über ein präzisionsgefertigtes Tellerventil mit vibrationsdämpfender Kontermutter, das eine Druckstabilität von ±2 % des Sollwerts auch bei schwankenden Lasten gewährleistet. Der integrierte Schalldämpfer reduziert die Abgasgeräusche auf 75 dB(A).
- Vakuumgreifersysteme in robotergestützten Pick-and-Place-Einheiten
- Halbleiterwafer-Handhabungsgeräte
- Sterilisationskammern für medizinische Geräte
- Formpressen für Verbundwerkstoffe
- Papierzuführungsmechanismen für Druckmaschinen
Installationsprotokoll:
Installieren Sie stets einen nachgeschalteten Filter (mindestens 5 μm) und verwenden Sie Loctite 542 Gewindedichtmittel an den Messanschlüssen.
Die Druckeinstellung erfolgt im Uhrzeigersinn zur Erhöhung des Vakuums / gegen den Uhrzeigersinn zur Druckerhöhung.
Nach jeder Justierung 30 Sekunden Stabilisierungszeit einhalten.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | GVR20006J |
| Portgröße | Teil 1/8 |
