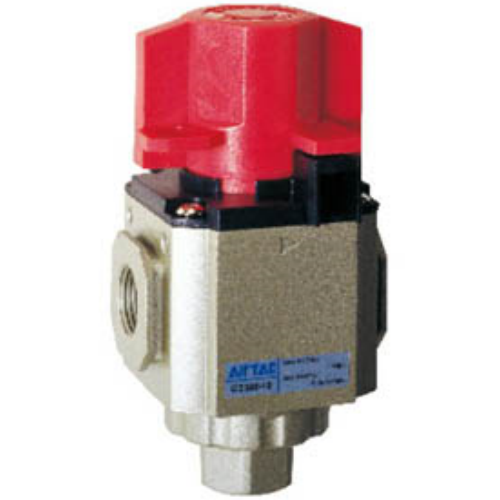

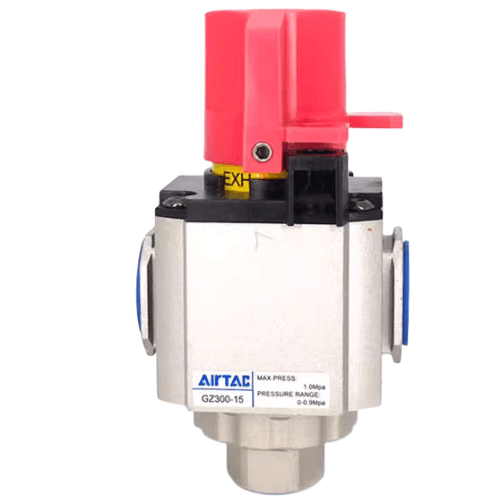

Airtac GZ Kugelventil GZ30008
1. Modulares Design mit Halterungskompatibilität zur Integration mit FRL-Einheiten der Serien G/GA;
2. Konfigurierbar als manuelles Dreiwegeventil;
3. Visuelle Bestätigung des Betriebszustands durch EXH./SUP.-Anzeigemarkierungen;

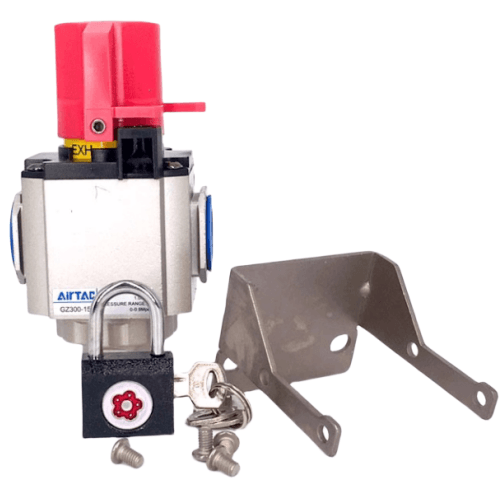

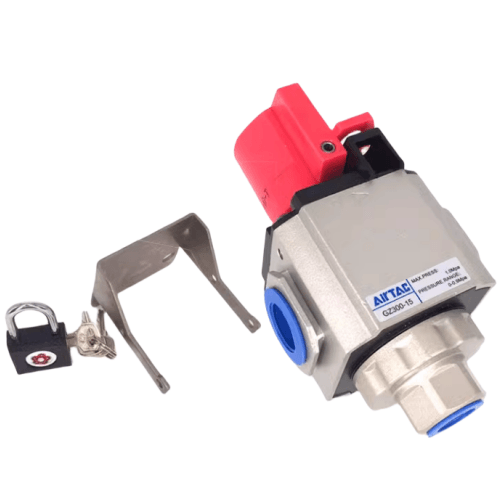

4. OSHA-konformer Sicherheitsmechanismus: Ausgestattet mit einem verriegelbaren Stellantrieb und einem integrierten Ablassventil, das während der Wartung gleichzeitig Restdruck ablässt und die Luftzufuhr unterbricht. Dies verhindert eine versehentliche Druckbeaufschlagung nachgeschalteter Kreisläufe durch Eingriffe Dritter und gewährleistet die Einhaltung der OSHA-Anforderungen gemäß 29 CFR 1910.147 zur Kontrolle gefährlicher Energien (Sperren/Kennzeichnen).
Kategorie: Absperrventil | Marke: AIRTAC | Serie: GZ
AirTAC GZ-Serie Absperrventil GZ30008 – Technische Details
- Modell: GZ30008 (Gewindeende)
- Typ: 2-Positionen-2-Wege-Absperrventil mit manueller Rückstellung
- Anschlussgröße: PT3/8 (G3/8 optional)
- Betriebsdruck: 0,1–0,9 MPa
- Maximale Durchflusskapazität: 1.200 l/min (ANR)
- Gehäusematerial: vernickeltes Messing
- Dichtungsmaterial: HNBR-Gummi (temperaturbeständig von -20℃ bis 120℃)
- Betriebstemperatur: -10℃ bis 80℃
- Betätigungskraft: ≤15 N, manuelle Hebelbetätigung
- Gewicht: ca. 450 g (mit Zubehör)
- Abmessungen: 60 mm (L) × 35 mm (B) × 85 mm (H)
- Gewindetiefe am Anschluss: 12 mm Eingriff
- Druckabfall: ≤0,02 MPa bei maximalem Durchfluss
- Zertifizierung: RoHS-konform
Robustes Not-Durchflussregelventil mit zuverlässigem Absperrmechanismus und optischer Positionsanzeige. Die verchromte Messingkonstruktion gewährleistet Korrosionsbeständigkeit in feuchten Umgebungen, während der große Hebel eine schnelle Bedienung auch mit Handschuhen ermöglicht. Vorfiltration erforderlich (25 µm empfohlen).
- Notabschaltung des Pneumatiksystems
- Wartungssperre der Produktionslinie
- Druckluftverteiler
- Sicherheitsabschaltung für Industrietrockner
- Druckluftsteuerung für CNC-Werkzeugmaschinen
Installationshinweis:
Montage an gut zugänglichen Stellen mit Hebelfreiheit ≥ 50 mm.
Das Außengewinde mit 3 Wicklungen PTFE-Band umwickeln.
Um ein Festsetzen der Dichtung zu verhindern, führen Sie monatlich eine Hebelbetätigung durch.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | GZ30008 |
| Anzahl der Positionen | 3-Port 2-Position |
| Auslasskanalgröße | PT3/8 |
| Hafen | Teil 1/4 |
| Klammercode | Mit Halterung |
